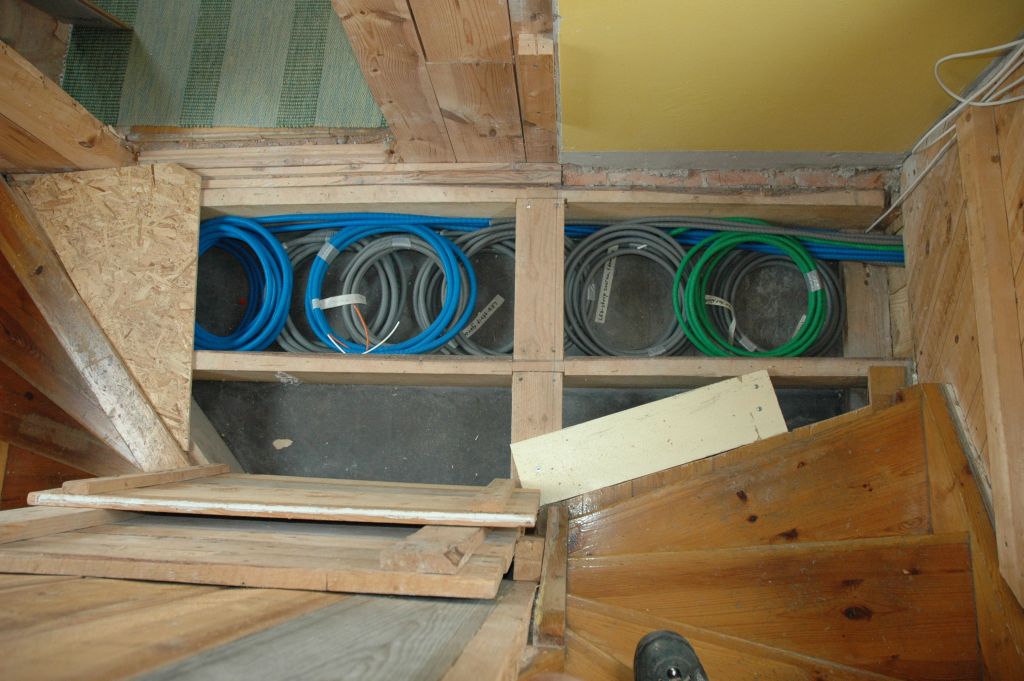

dsc_1410
Kabeldike plan 3
Date/Time: ons 6 jul 2011 11.14.37
Början till kabeldike i hallgolvet på plan 3. Det mesta av all slang som ska ut i stugdelen på plan 2 går i hallgolvet på plan 3 och mynnar i takisoleringen på plan 2.
dsc_1413

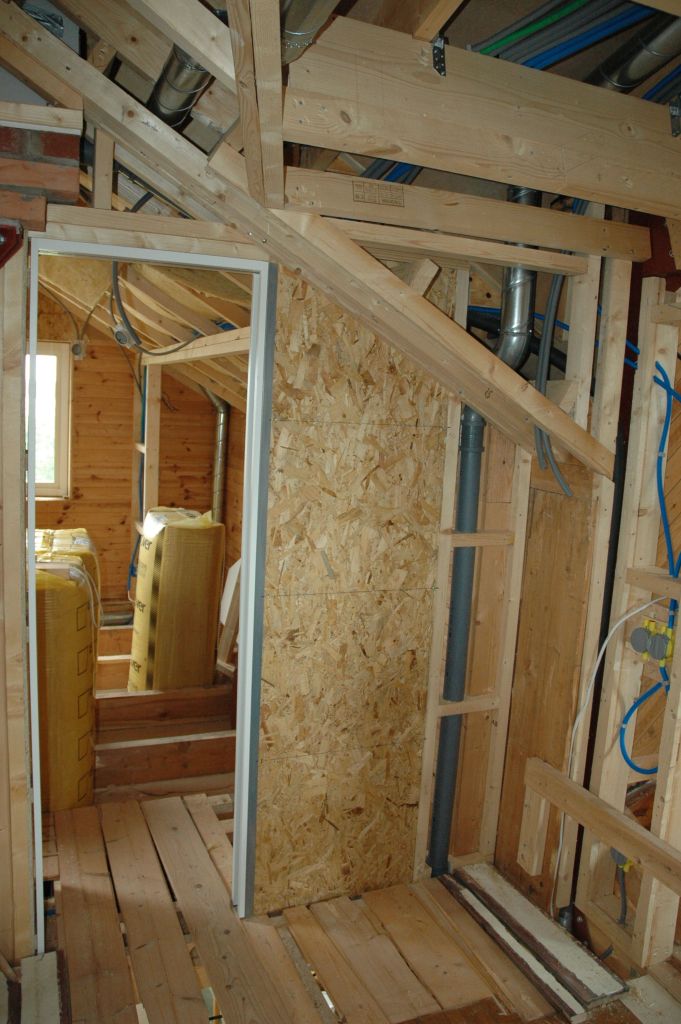

Vägg med skutdörr till sovrum.
Date/Time: ons 6 jul 2011 11.18.05
Det var lite extra pill med väggen in till sovrummet eftersom sjutdörren går in i snedtaket.

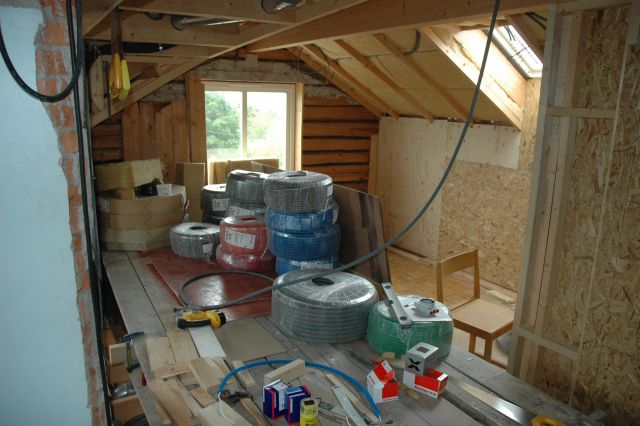

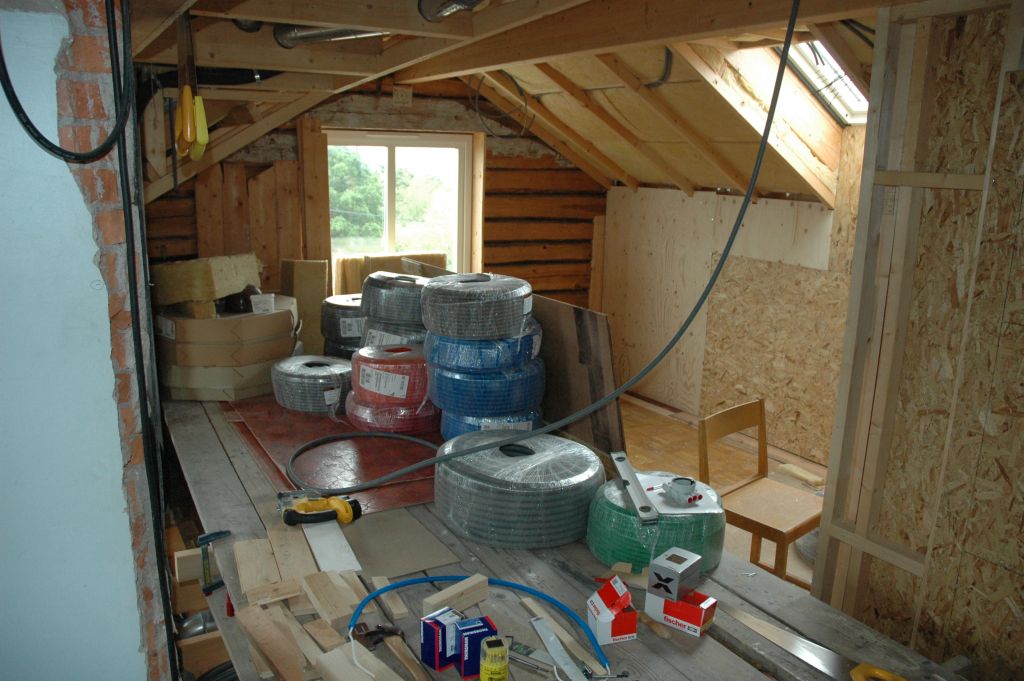

dsc_1415
Väntande slangar
Date/Time: ons 6 jul 2011 11.20.45

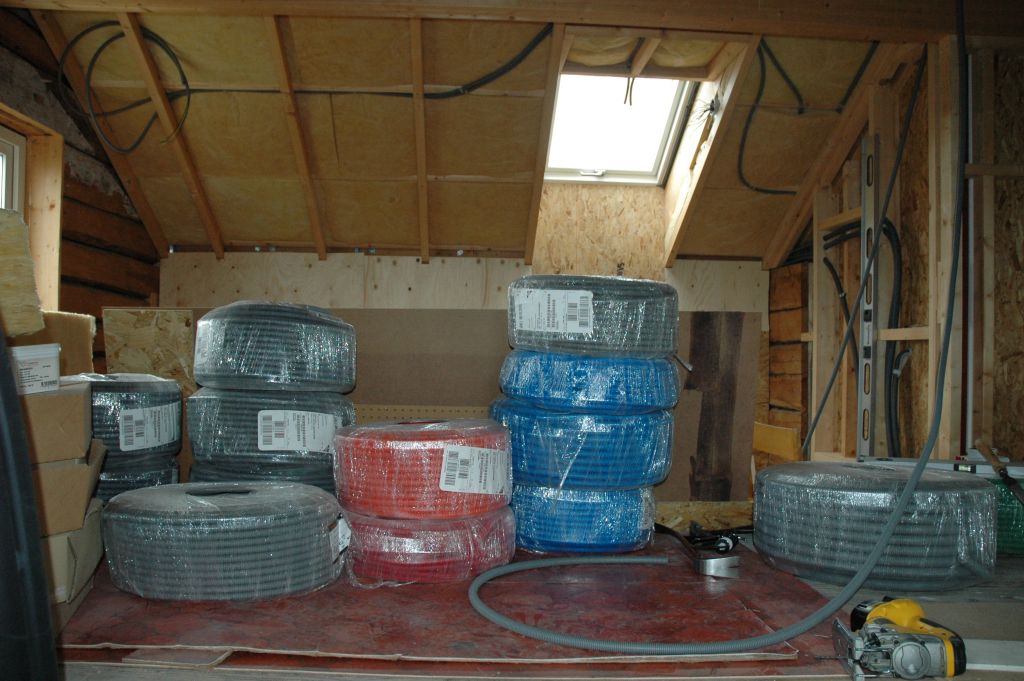

En del av den slang som väntar på att dras. Totalt blir det närmare en kilometer slang med olika kablar som ska på plats.

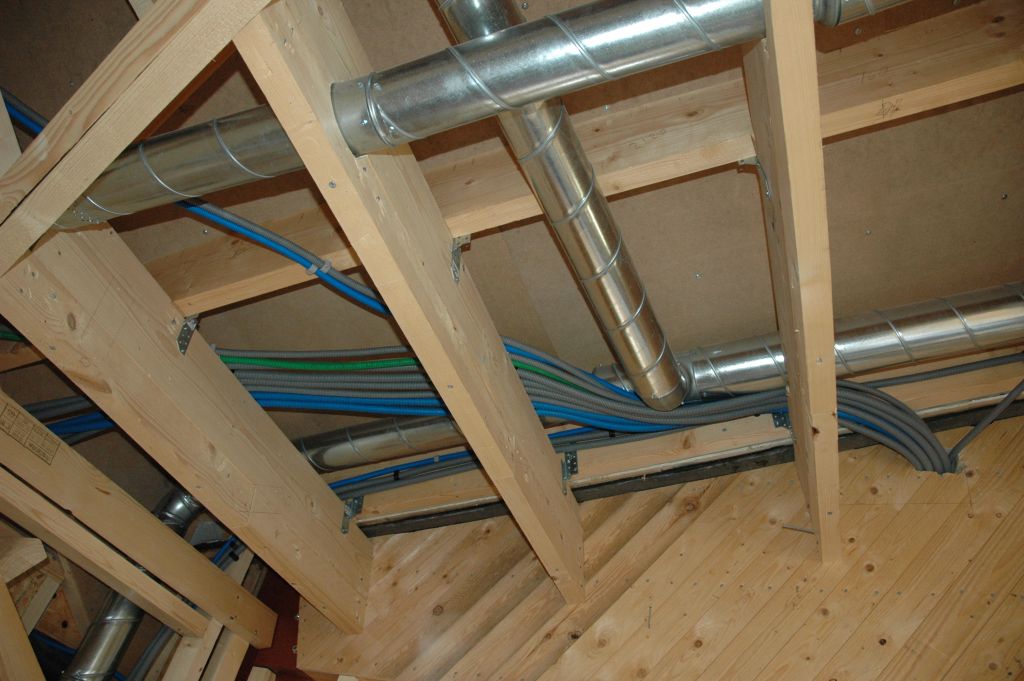

dsc_1416
Ormbo i stugtak
Date/Time: ons 6 jul 2011 11.21.29
En del av den slang som mynnar i stugtaket och ska vidare till sovrum och wc. De stora blanka ormarna är ventilationskanaler :-)

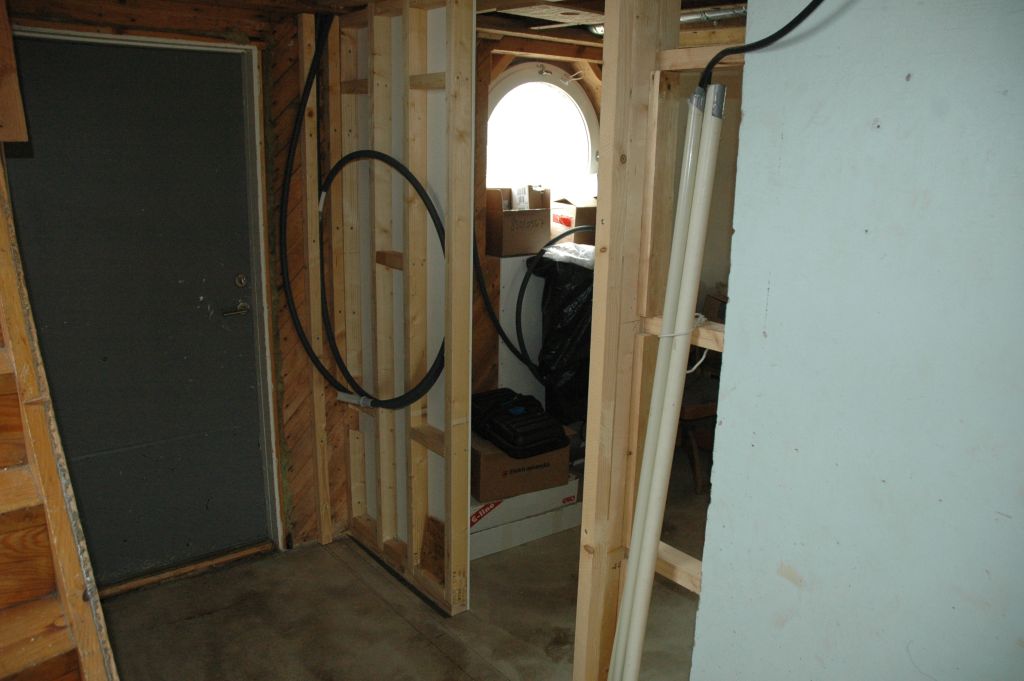

dsc_1417
Vägg till badrum
Date/Time: ons 6 jul 2011 11.22.09
Väggen till badrummet på bottenvåningen kommer att bestå av två delar. En inre del som är traditionellt reglad och en yttre del där skujtdörren löper. Detta för att kunna sätta kakel på insidan om så önskas. På bilden syns den inre delen till vänster om dörröppningen.
Till höger om dörröppningen kommer en av elcentralerna att hamna.
Till höger om dörröppningen kommer en av elcentralerna att hamna.

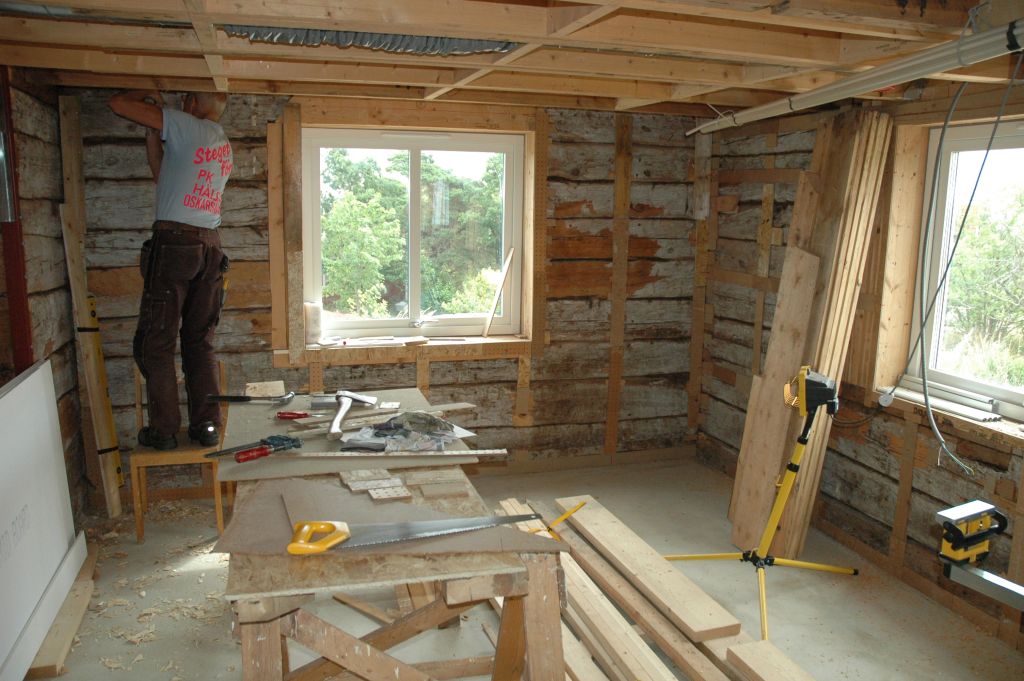

dsc_1419
Utjämning av timmervägg
Date/Time: ons 6 jul 2011 11.23.13
Timmerväggarna är på tok för ojämna. Så för att kunna sätta plana skivor på väggarna måste de först salas ut. Utanpå detta kommer sedan OSB + gips.

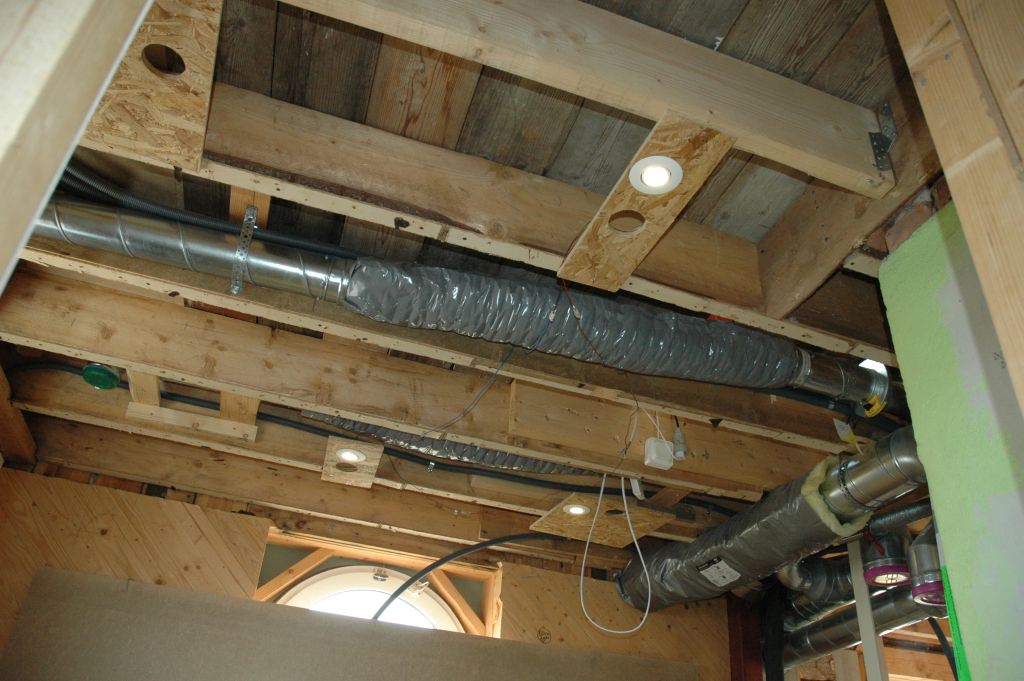

dsc_1420
Provbelysning
Date/Time: ons 6 jul 2011 11.25.26
För att få en bättre uppfattning av ljuset från LED-armaturerna riggades ett högst provisorisk test i taket på badrummet. Testmodell två fick godkänt och valdes för senare installation.
dsc_1422
Plockepinnpussel
Date/Time: sön 24 jul 2011 17.40.49

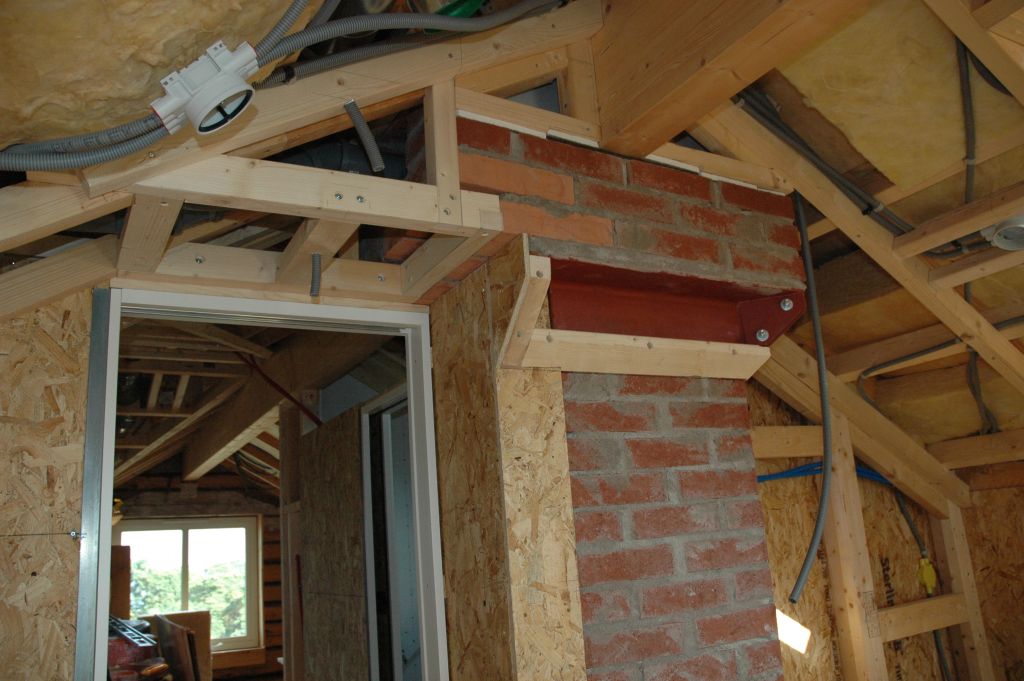

Uppreglingen runt murstocken i sovrummet var lite extra pillig. En del av mustocken blir synlig, medan förstärkningen som bär upp limträbalken byggs in.

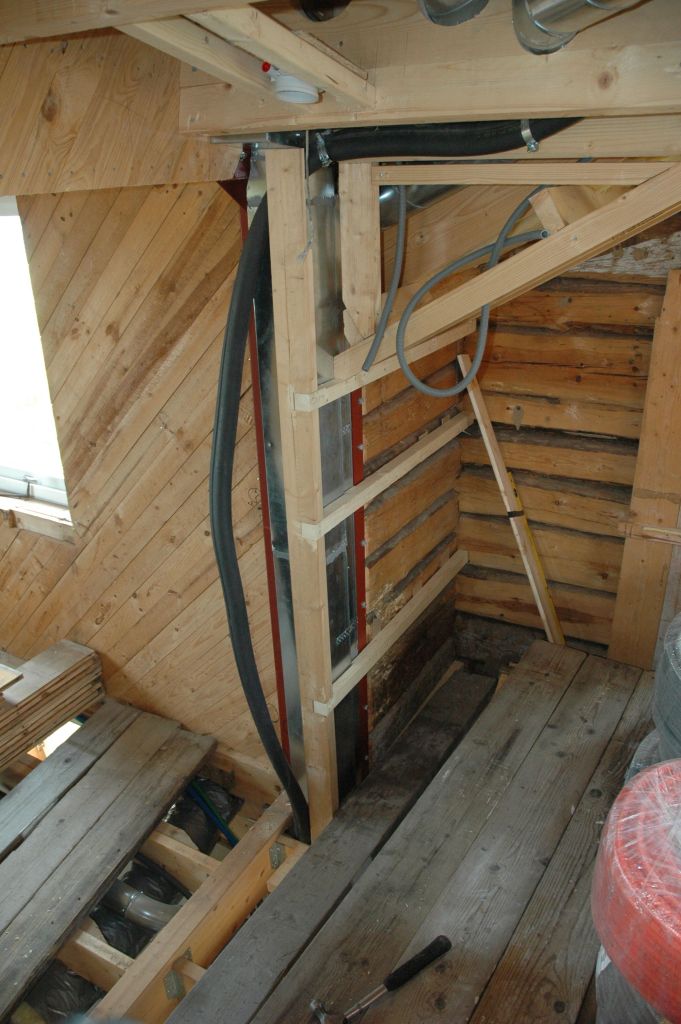

dsc_1423
Inbyggnad av ventilationskanaler
Date/Time: sön 24 jul 2011 17.41.29
Ventilationskanalerna som går upp till plan 2 kommer att förse mer än halva huset med till- och frånluft. Tyvärr krävs en mindre påbuggnad för att få plats med dem. Samtidigt ska slangarna till det ena solpanelsparet kommer ner i samma trumma.
dsc_1424
Plats för elcentral
Date/Time: sön 24 jul 2011 17.42.40

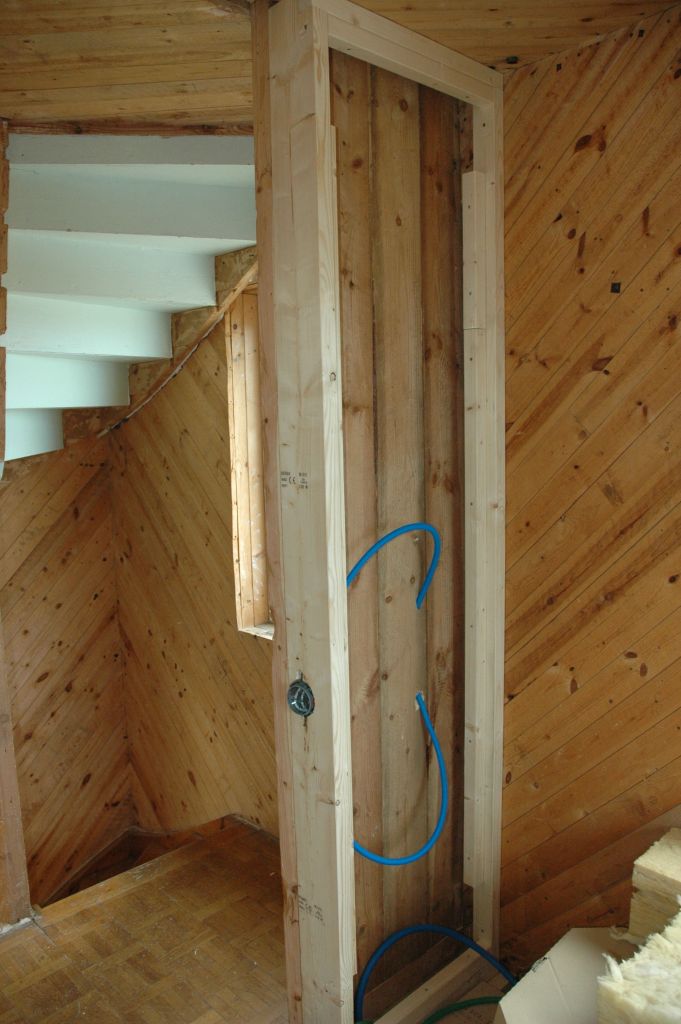

LED-belysning och KNX kräver lite mer utrymme än traditionella installationer, så det kommer att krävas två elcentraler. Denna vägg väntar på att inredas med skåp, slang, kabel, säkringar, aktorer, etc, etc.

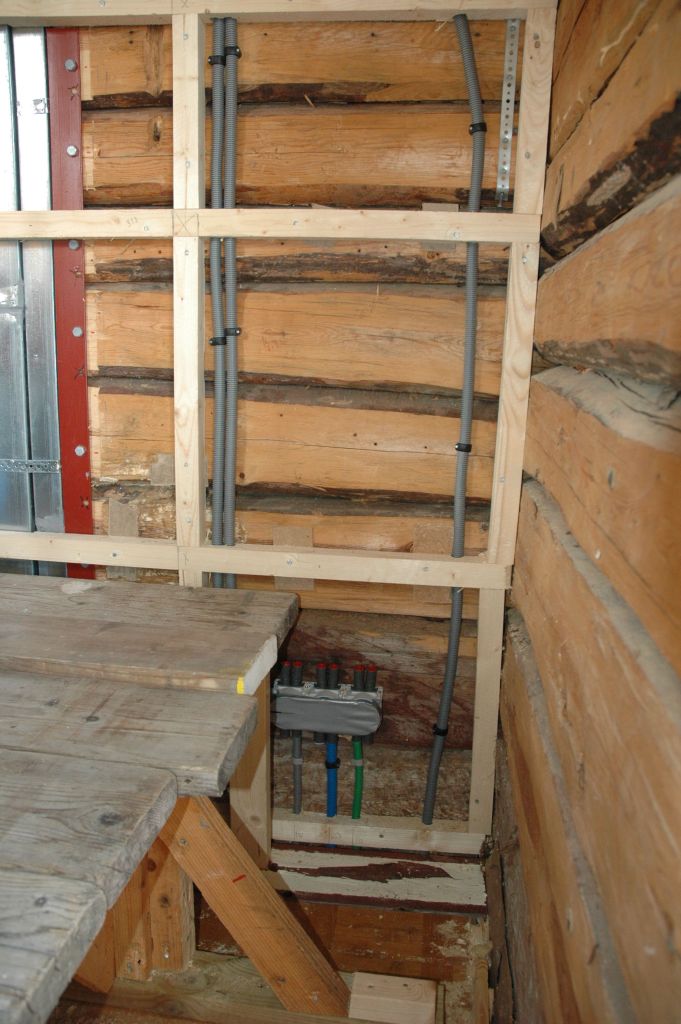

dsc_1425
Trippeluttag: TV, tele/data och el
Date/Time: ons 27 jul 2011 16.57.25
Alla TV-uttag gör sällskap med tele/data och el, så det blir tre uttag vid varje TV-hörna.

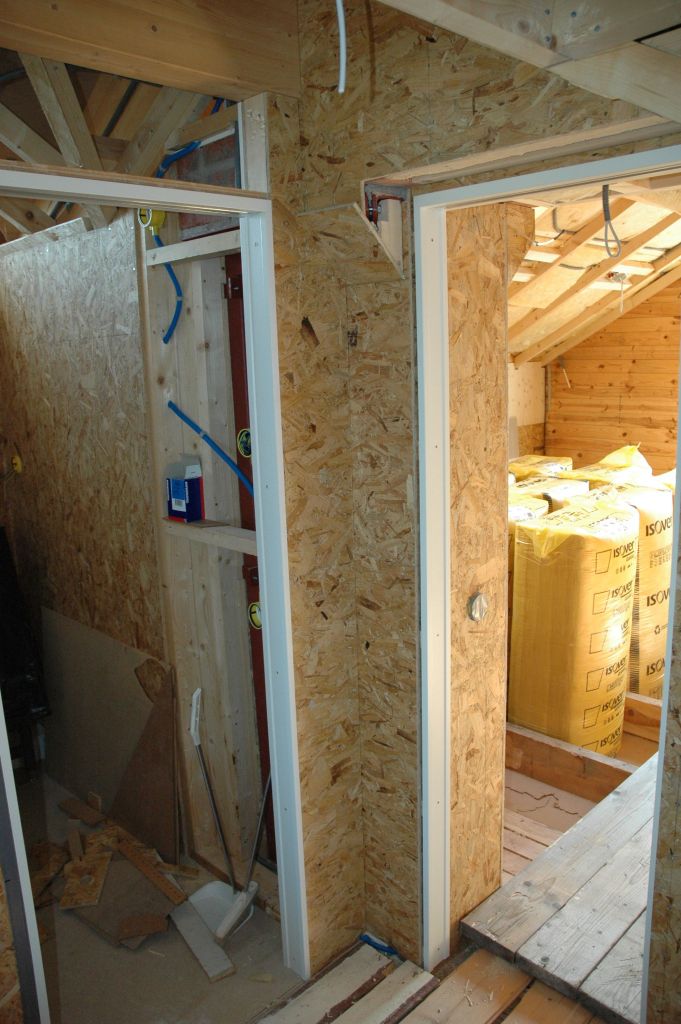

dsc_1427
Inklädnad av murstock
Date/Time: sön 31 jul 2011 17.21.51
Lite pyssel med att klä in murstocken där väggarna till sovrum och wc möts.

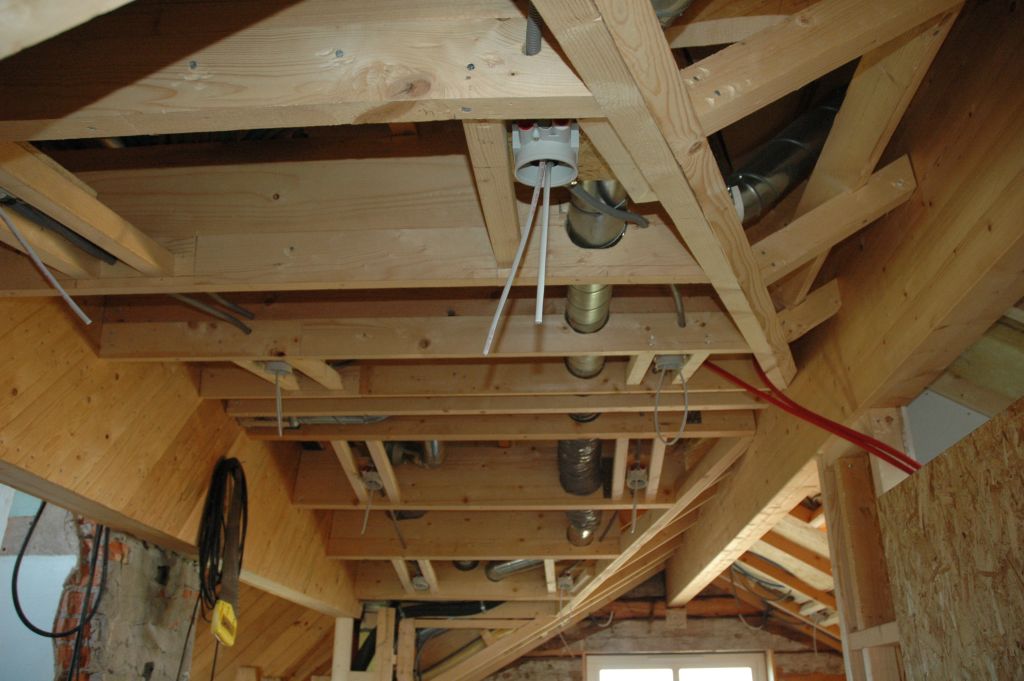

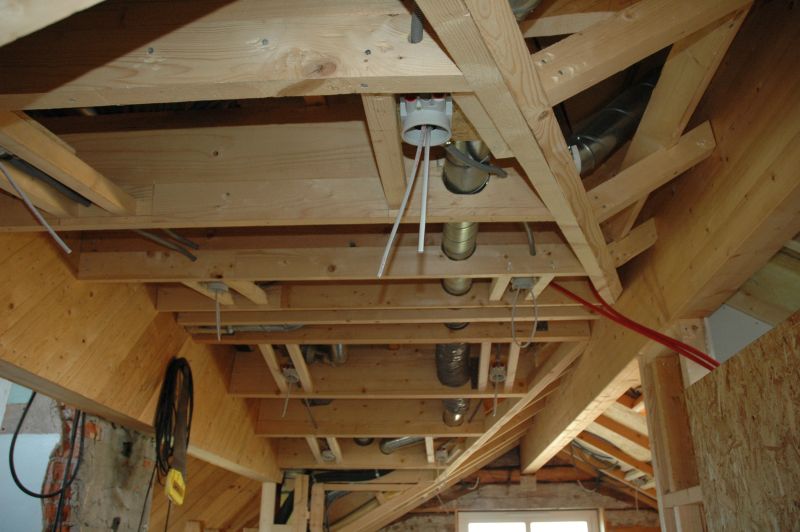

dsc_1428
Kabel och dosor till LED-armaturer
Date/Time: sön 31 jul 2011 17.22.42
En av fördelarna med LED är att det går att montera armturerna i vanliga kopplingsdosor. Värmeutvecklingen är närmast försumbar, 4,8 W.
dsc_1430

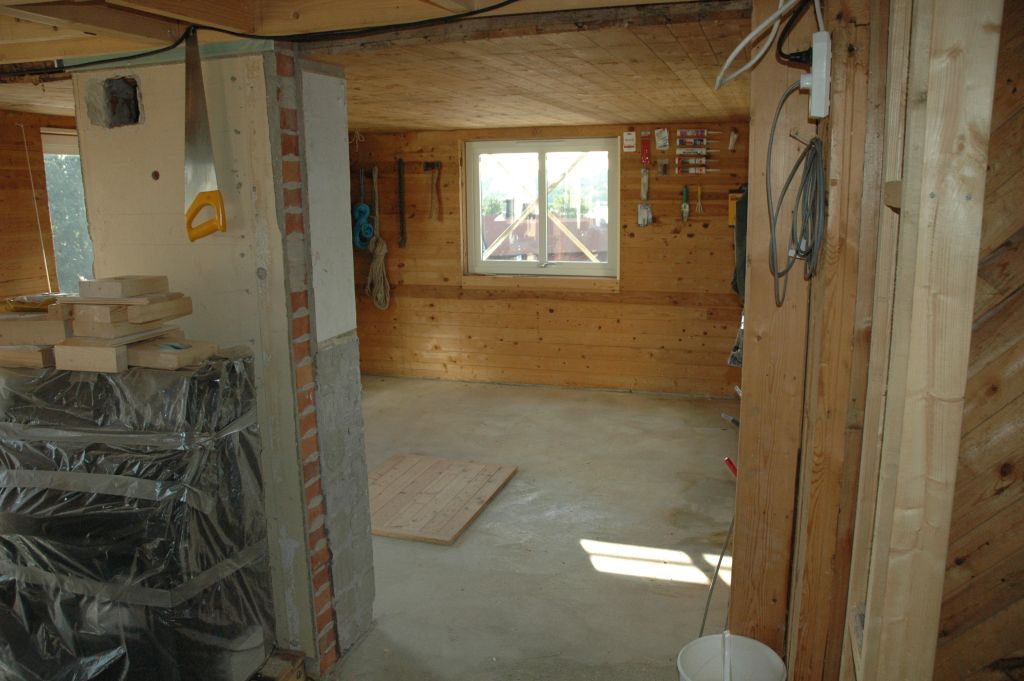

Tomt kök
Date/Time: sön 31 jul 2011 17.24.29

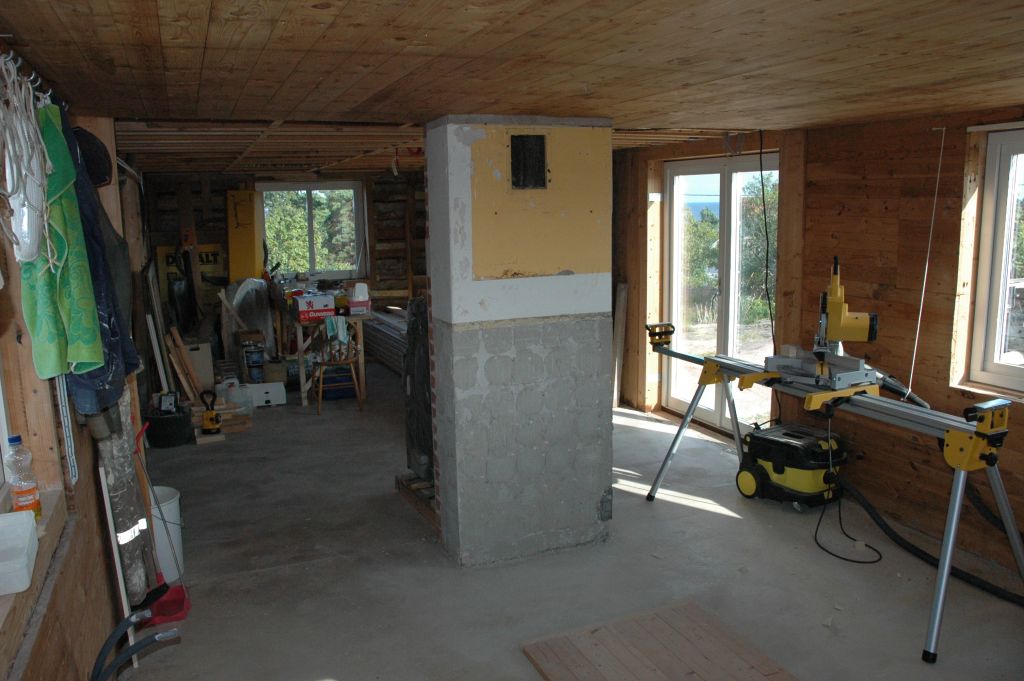

Köket har fungerat som verkstad och förråd under större delen av byggtiden, men nu måste det tömmas för att kunna riva och sätta ny takpanel.

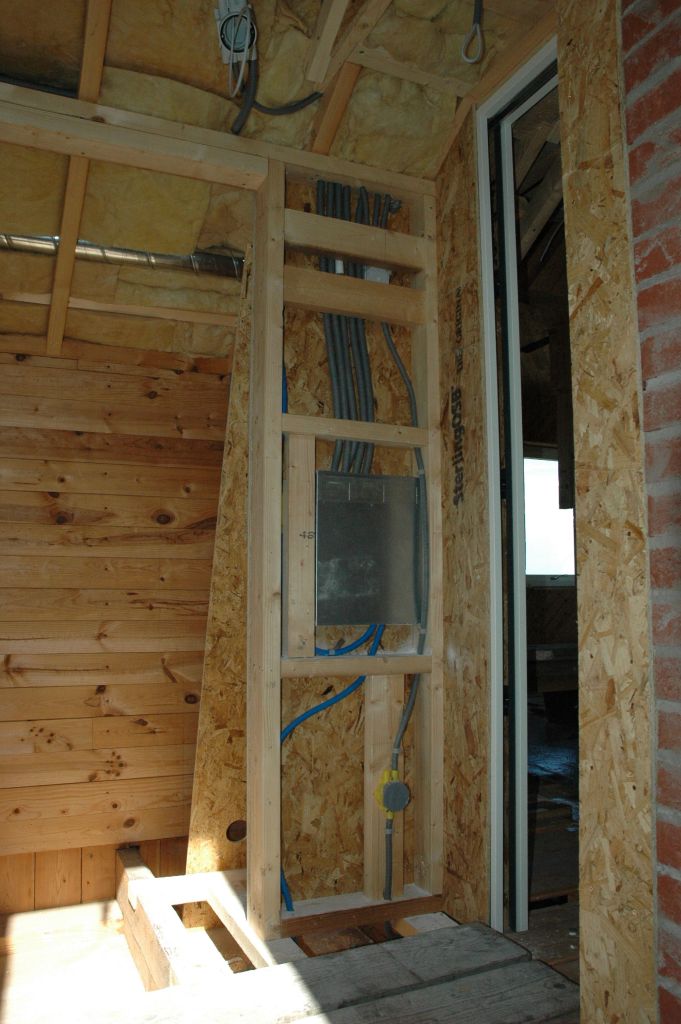

dsc_1433
El i graderobsvägg
Date/Time: mån 22 aug 2011 14.23.33
Den ena garderobsväggen får ett mindre elskåp med styrningen till alla LED-lister.

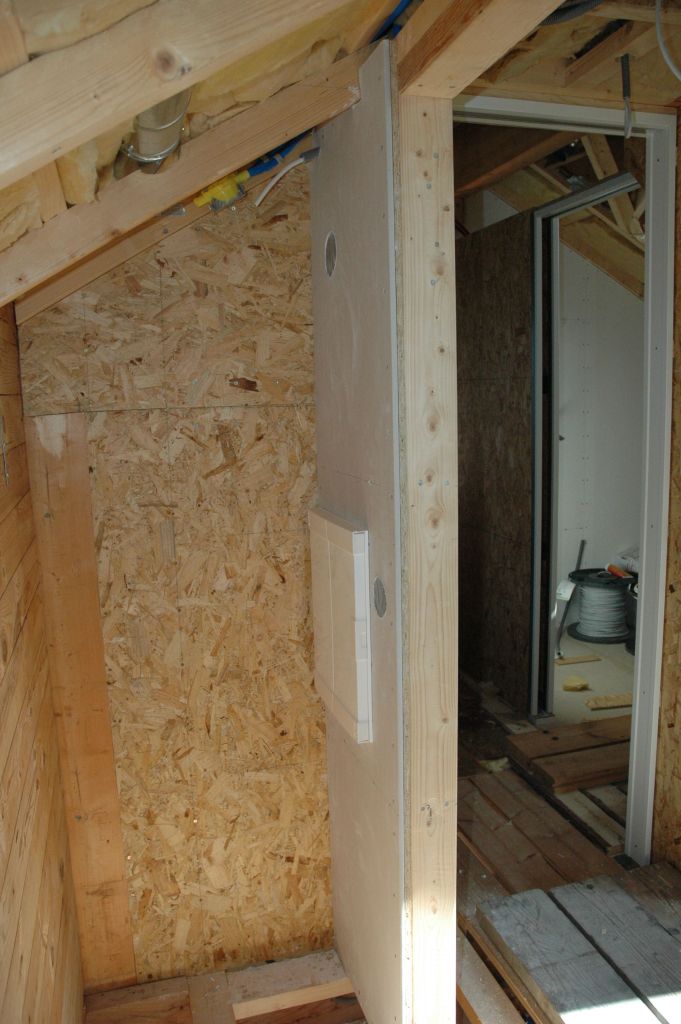

dsc_1434
Skåp till LED-strip
Date/Time: mån 22 aug 2011 14.27.57
LED-lister används bara på andra våningen i stugan, så det fungerar bra att placera ut all hantering av dem i ett separat skåp.
dsc_1435
Murstock i sovrum
Date/Time: mån 22 aug 2011 14.31.57

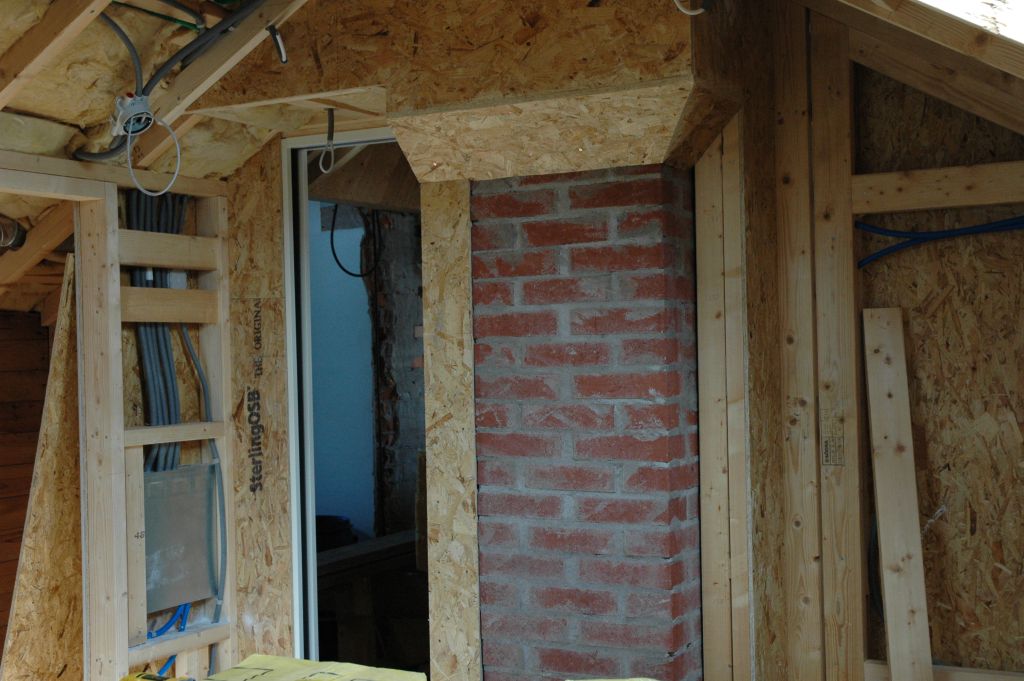

Murstocken i sovrummet blir till hälften synlig och resten inklädd. Gips utanpå OSB:n och puts på teglet tillkommer senare.
dsc_1437
Gonatt huset

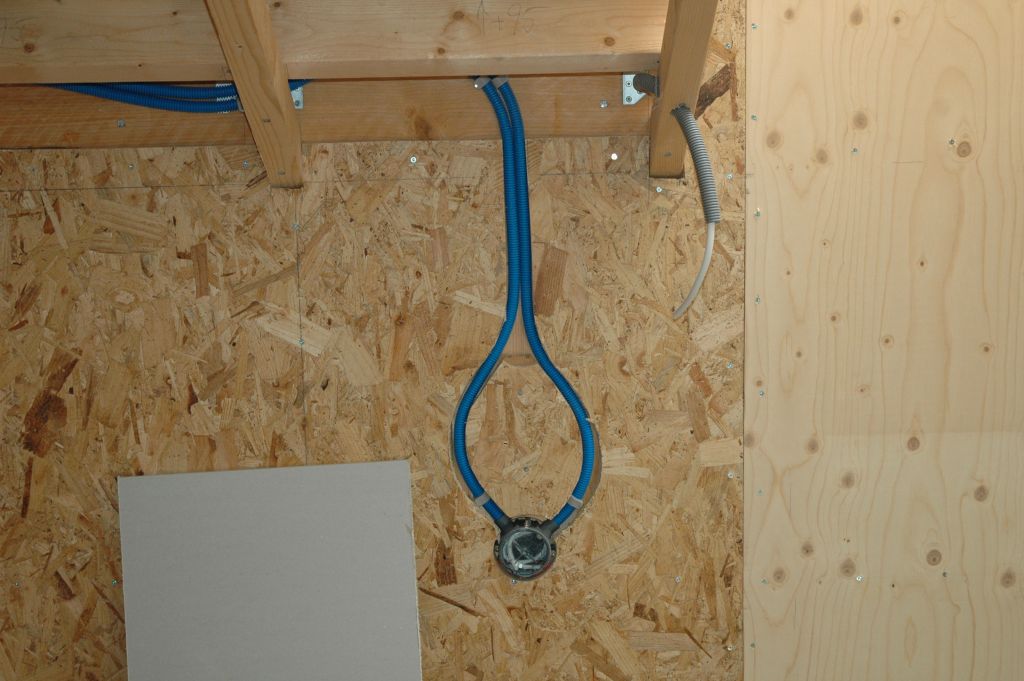

Date/Time: mån 19 sep 2011 12.40.30
Dosa för en sk. "godnatt huset" brytare i sovrummet.

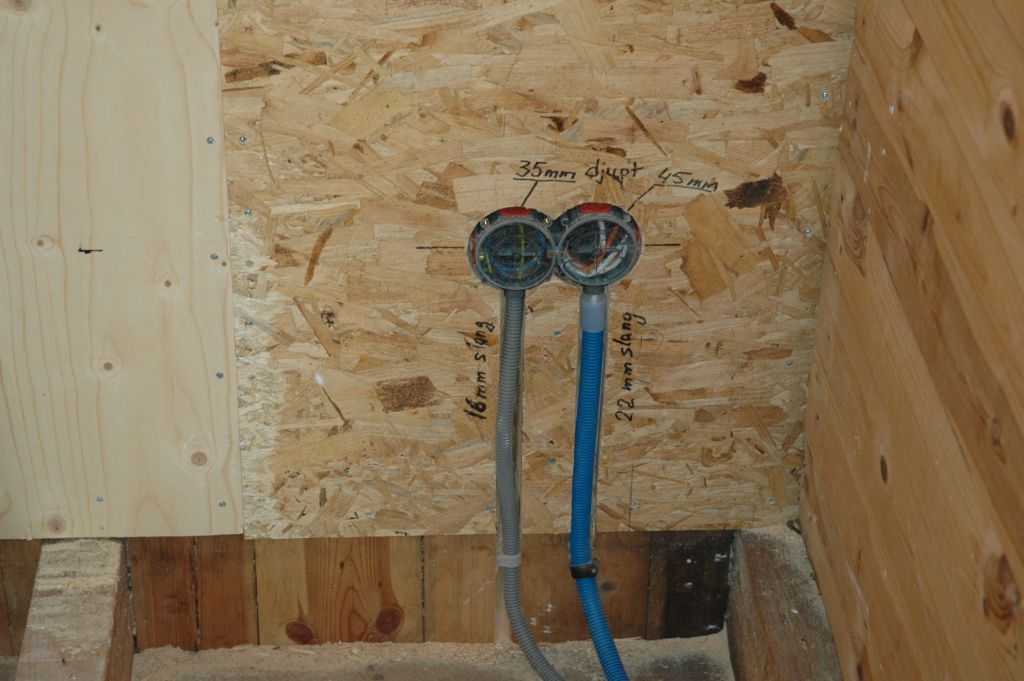

dsc_1438
Uttag sydvägg sovrum
Date/Time: mån 19 sep 2011 12.41.16
Uttag för 220V, tele och data på sydväggen i sovrummet.

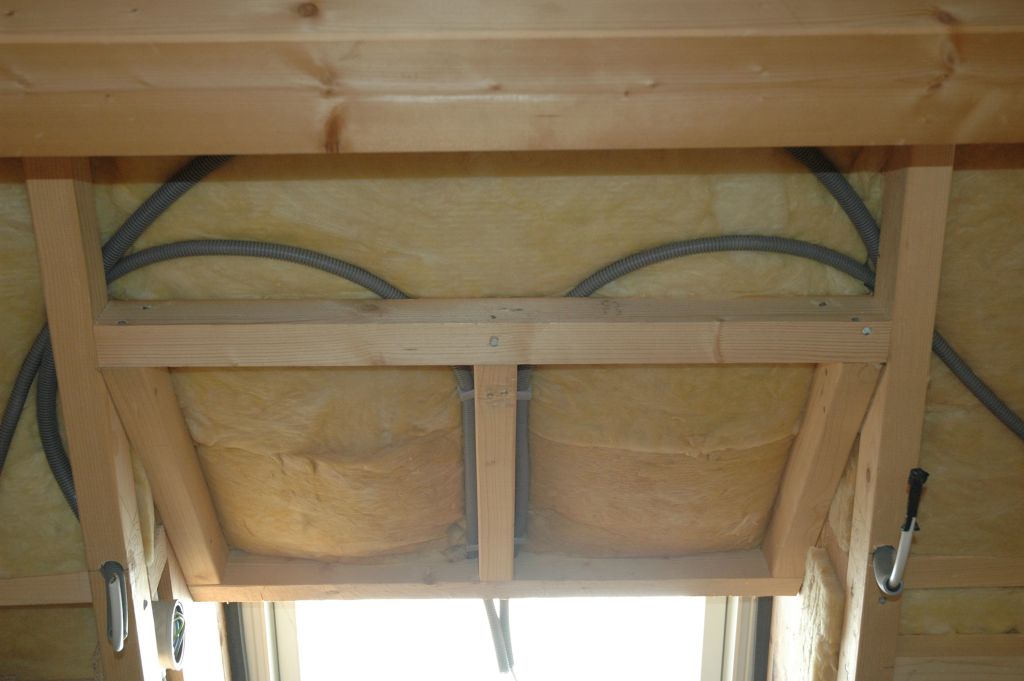

dsc_1441
El-dragning runt takfönster
Date/Time: mån 19 sep 2011 14.55.11
Dragning av el och belysning runt takfönstret i sovrummet. Rörutloppen är till en LED-list som kommer att bli dold i takpanelen.

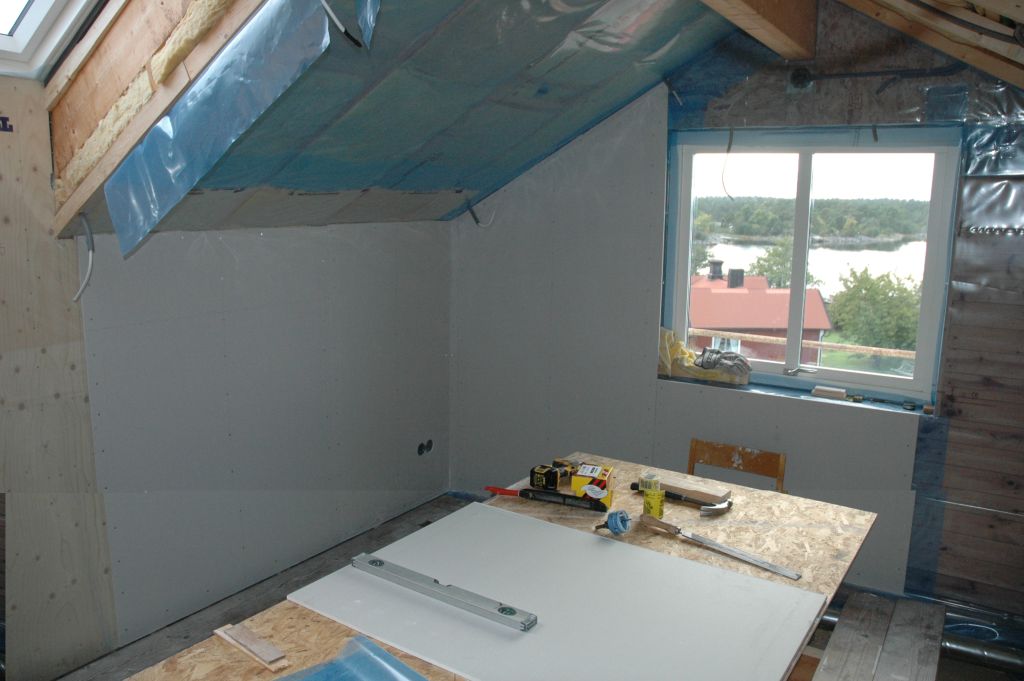

dsc_1443
Plast och gips i sovrum

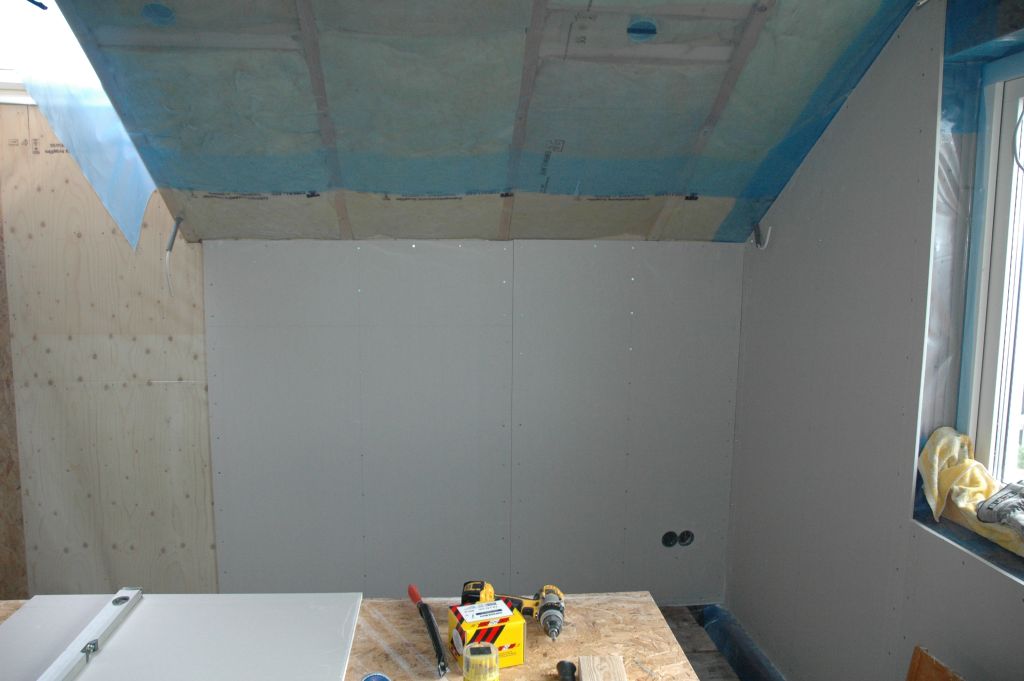

Date/Time: tis 20 sep 2011 17.26.07
Byggfolie och gips börjar täcka väggar och tak i sovrummet.

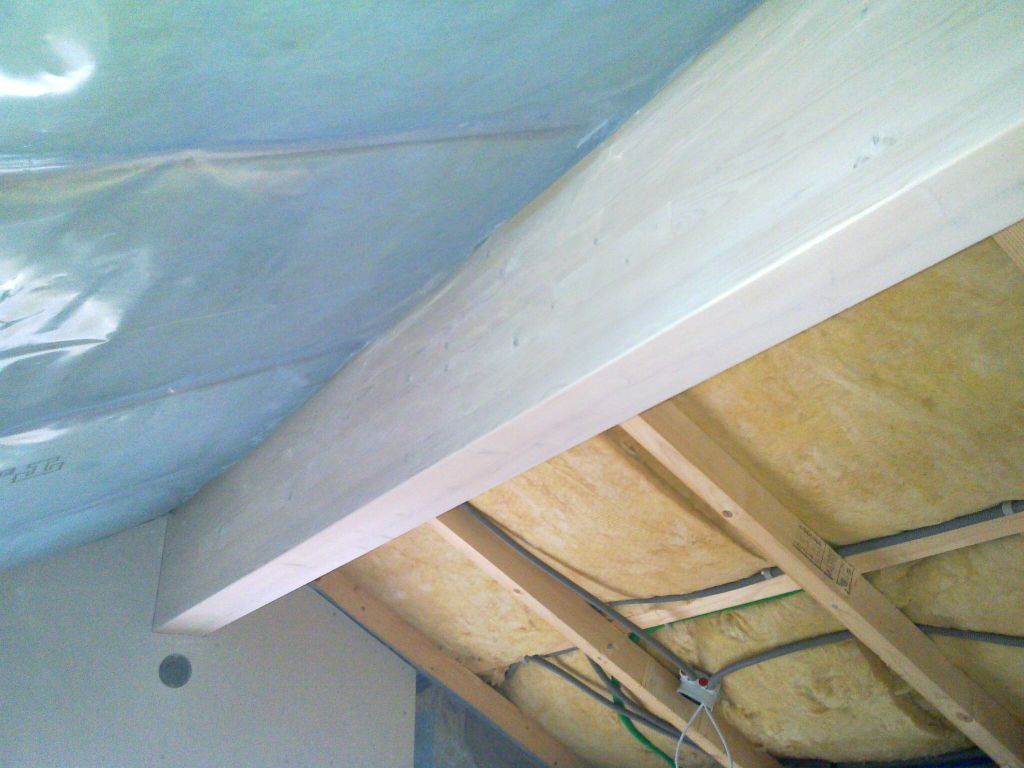

20110922_005
Limträbalk sovrum
Date/Time: tor 22 sep 2011 17.50.37
Limträbalken i sovrummet har slipats och strukits med "panelvitt".

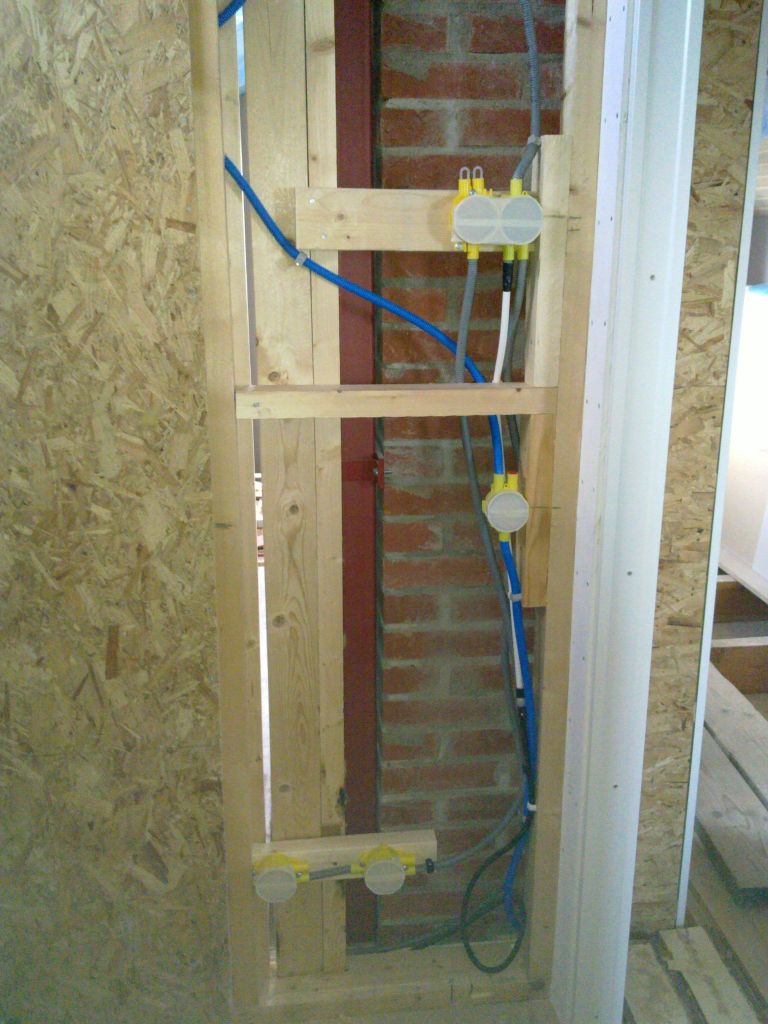

20110922_006
Eldragning wc, plan 2
Date/Time: tor 22 sep 2011 17.51.27
En del av eldragnigen till wc på plan 2. De nedersta två dosorna är till 2 handdukstorkar, mellandosan är till strömbrytare (KNX), de två övre är till timer (typ äggklocka) för handdukstorkar respektive reglage till golvvärme.

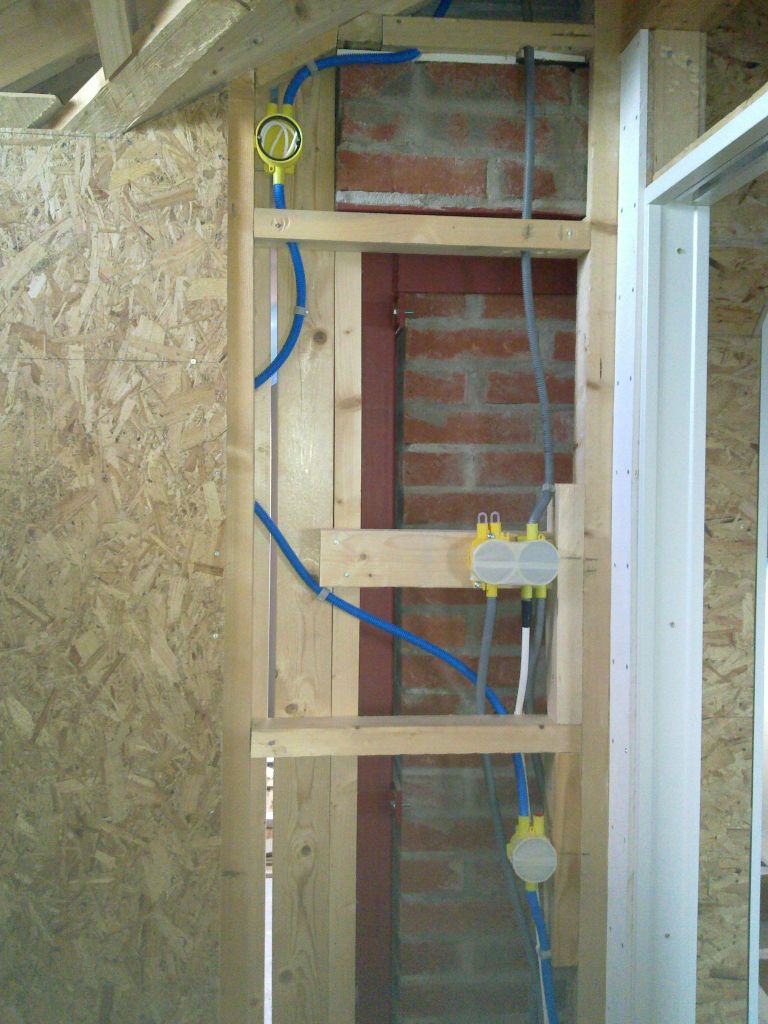

20110922_007
Eldragning wc, plan 2
Date/Time: tor 22 sep 2011 17.51.45
Den övre dosan sitter på KNX-bussen och är för en rörelsevakt till belysningen. Övriga dosor är beskrivna på föregående bild.

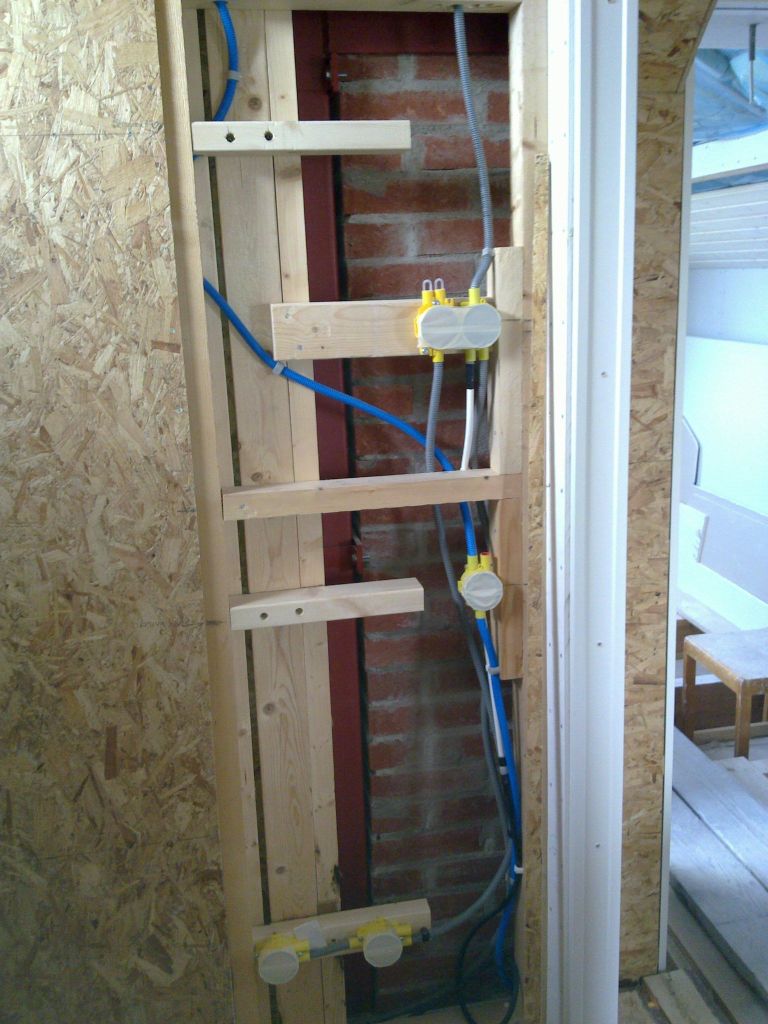

20111004_001
Reglar till handdukstorkar
Date/Time: tis 4 okt 2011 10.38.25
Här har extra reglar tillkommit som matchar fästen till handdukstorkarna.
20111009_001

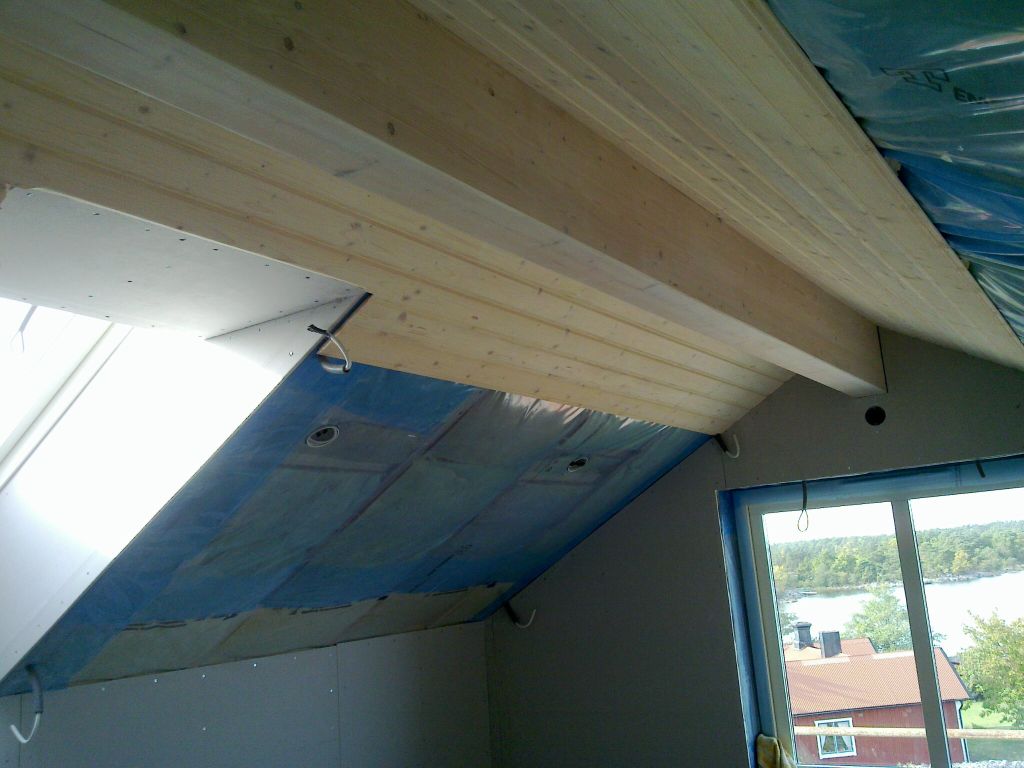

Takpanel sovrum
Date/Time: sön 9 okt 2011 12.21.57
Den första delen av takpanelen i sovrummet är på plats. Nästa panelbräda blir anpassad för att dölja en LED-list som ska belysa limträbalken.
20111009_002
Date/Time: sön 9 okt 2011 12.22.29

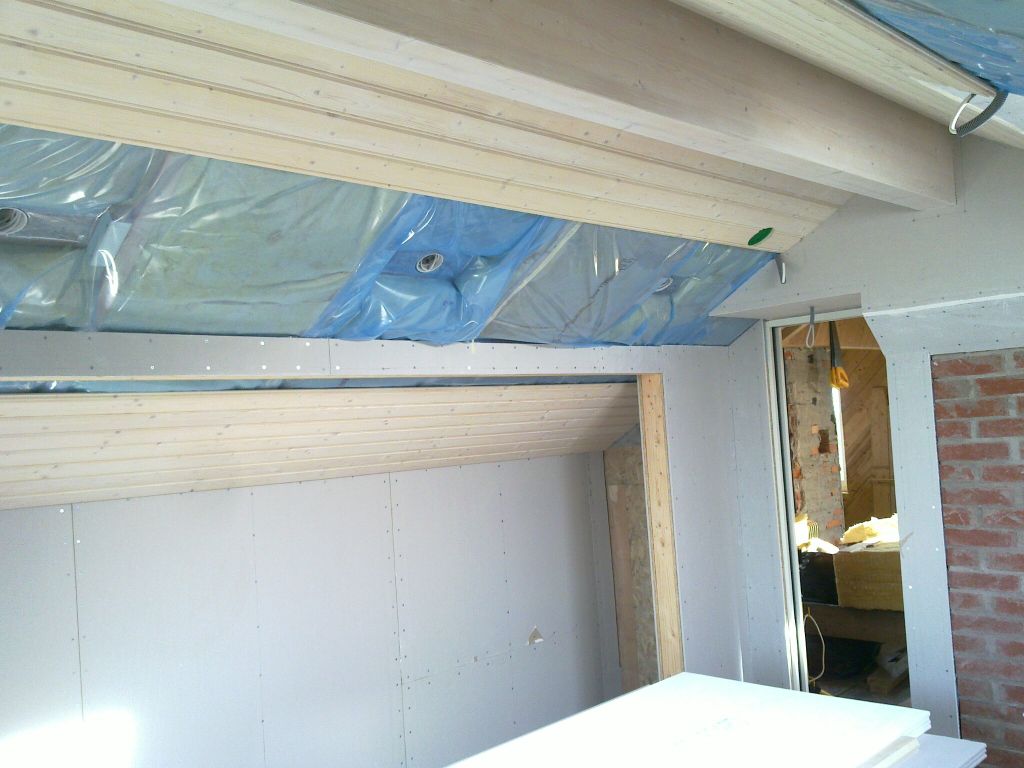

Plasten bilr lite extra knölig runt LED-dosorna i taket över garderoben i sovrummet. Anledningen är att LED-belysningen här ska slå ner på garderobsdörrarna. För att kunna göra det måste armaturerna fällas in lite extra, så att de sitter helt vertikalt monterade.
