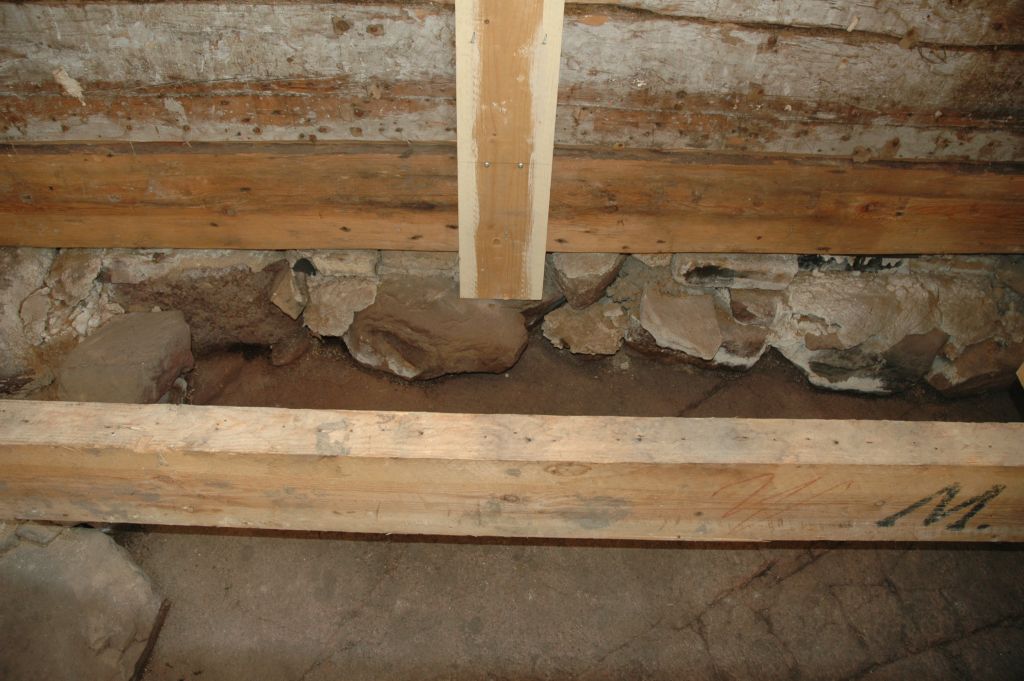

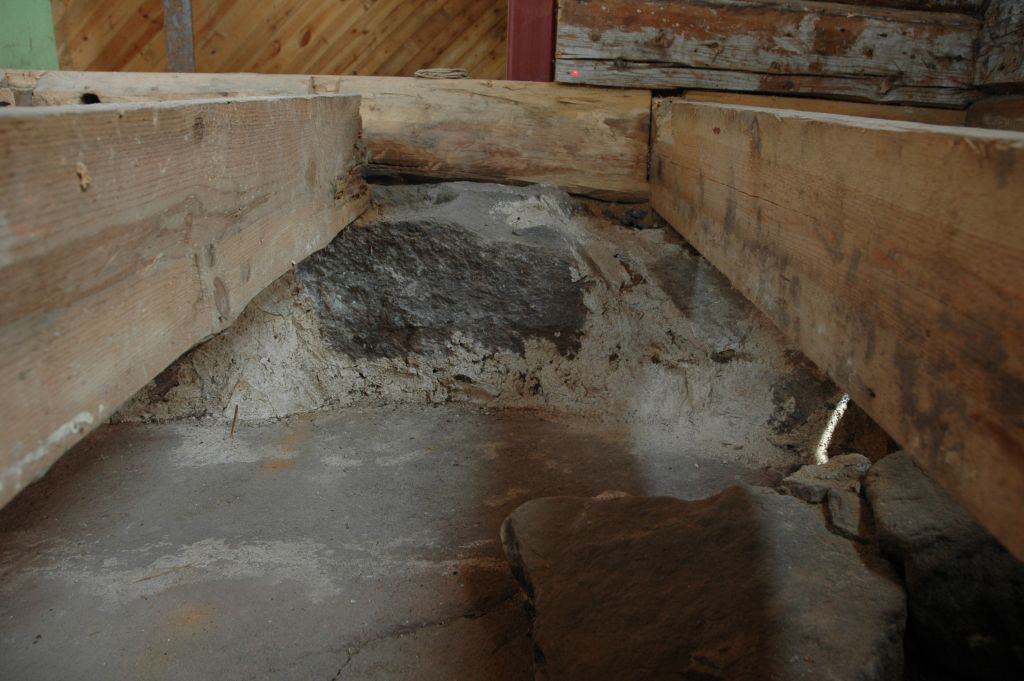

dsc_1136

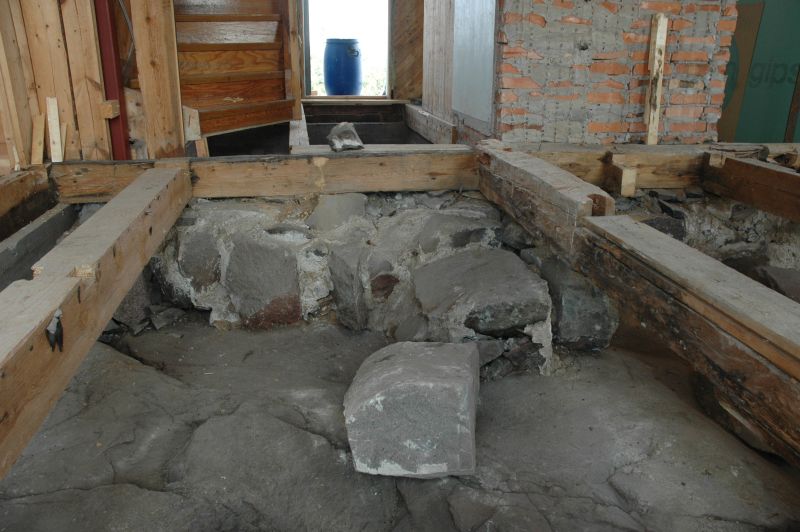

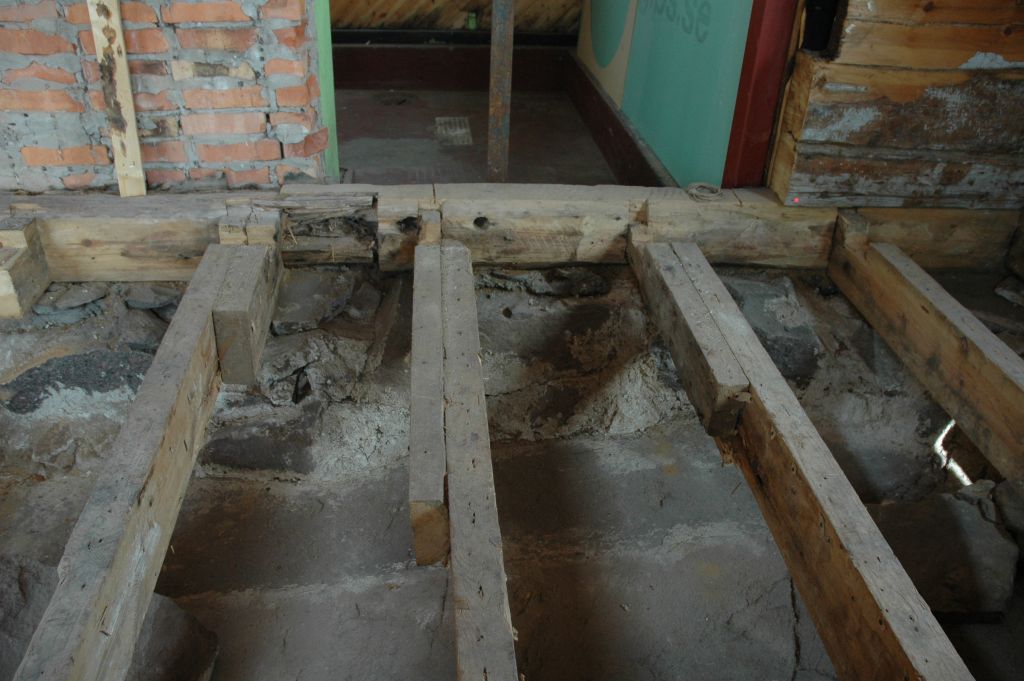

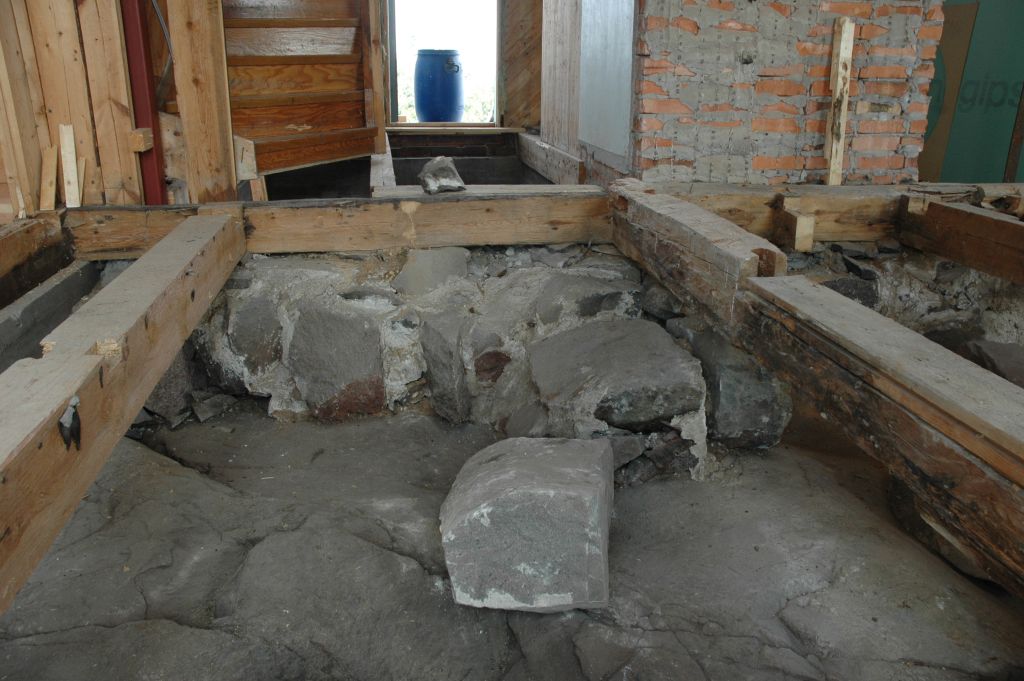

Under gamla stugan
Date/Time: tor 23 jul 2009 12.39.48

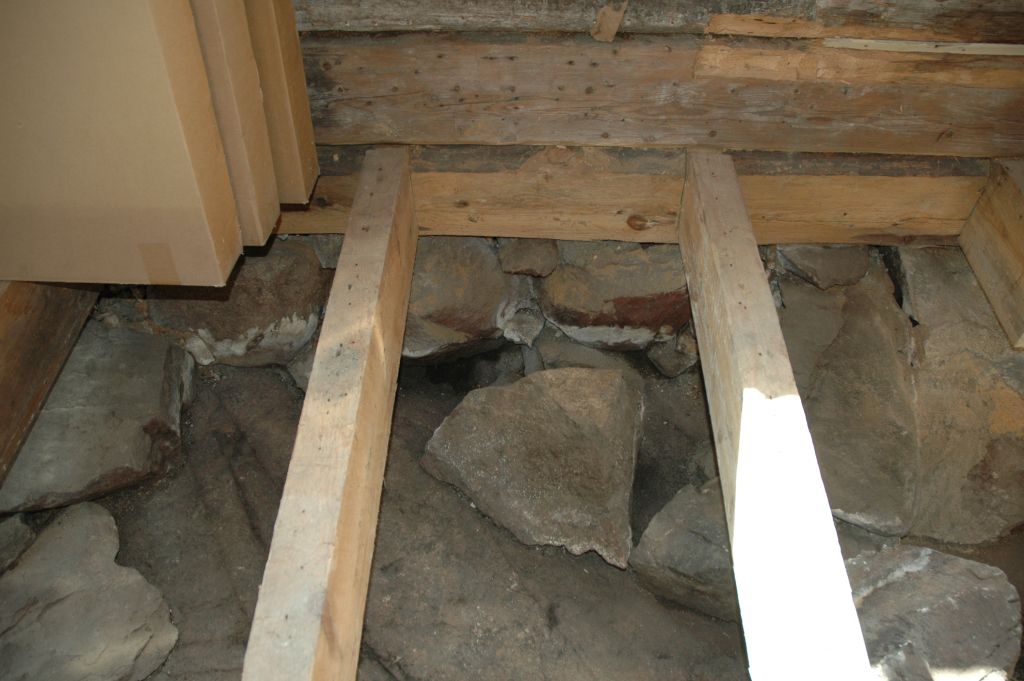

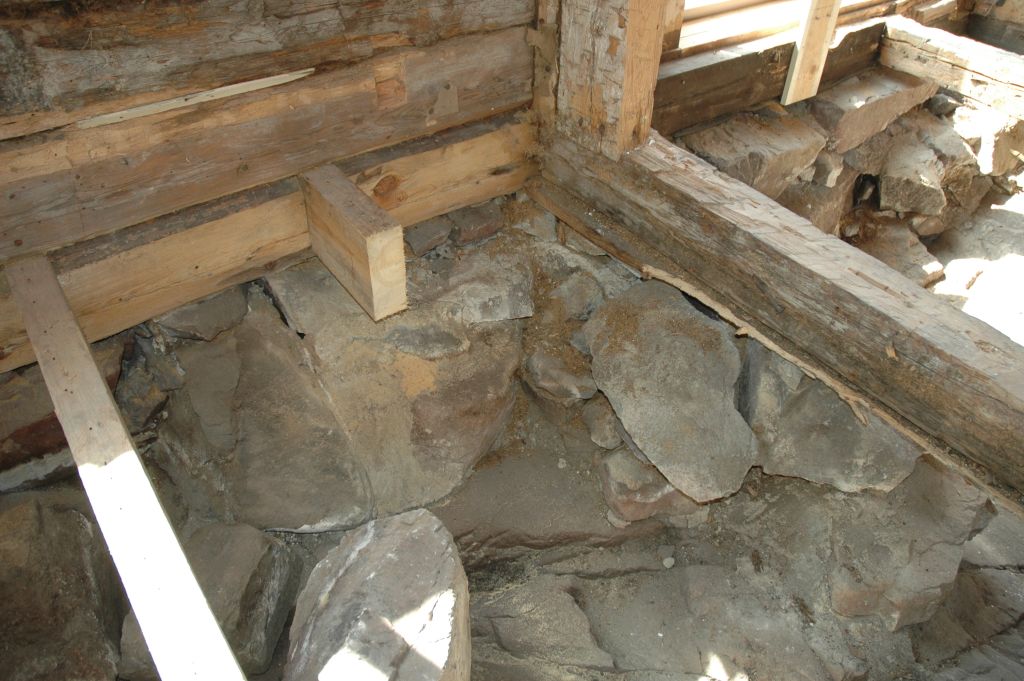

Östra sockeln i gamla stugan (med provosorisk fästbräda för laser).
dsc_1139
Under gamla stugan
Date/Time: tor 23 jul 2009 12.42.45

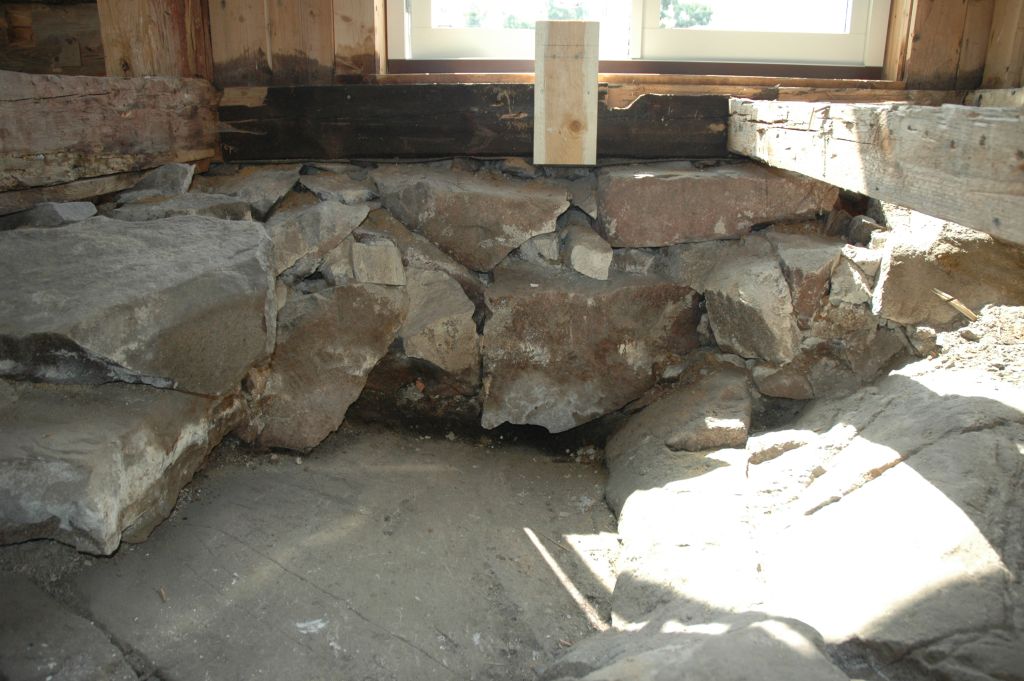

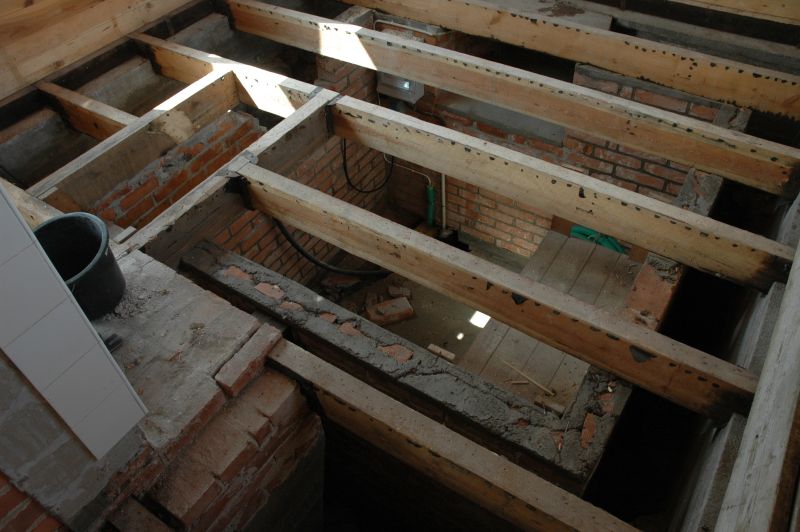

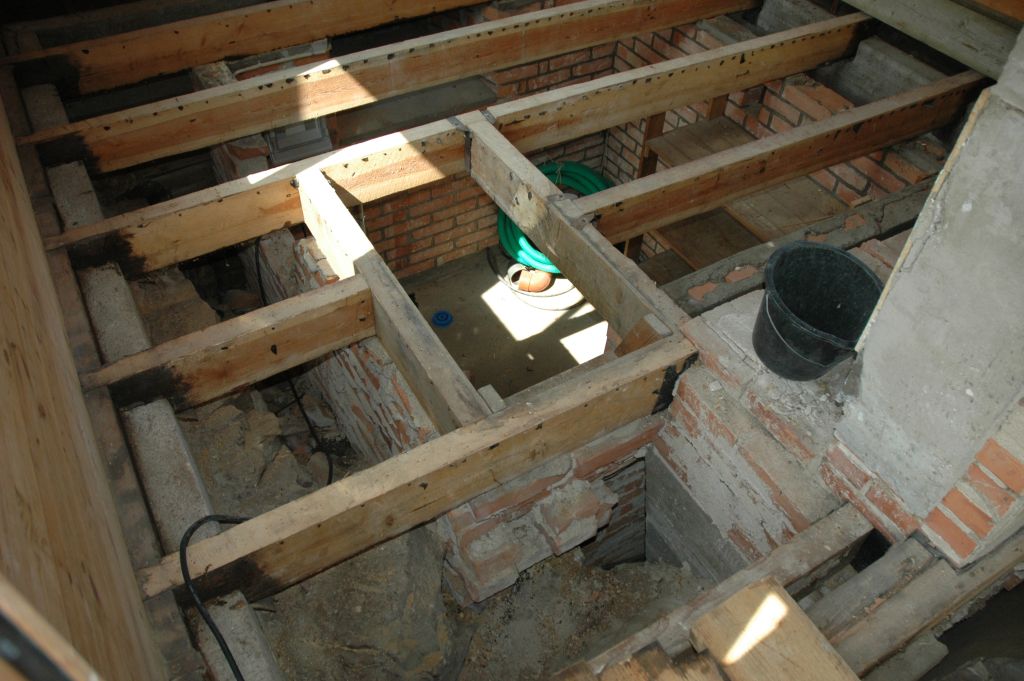

Södra sockeln i gamla stugan (med provisorisk fästbräda för laser).

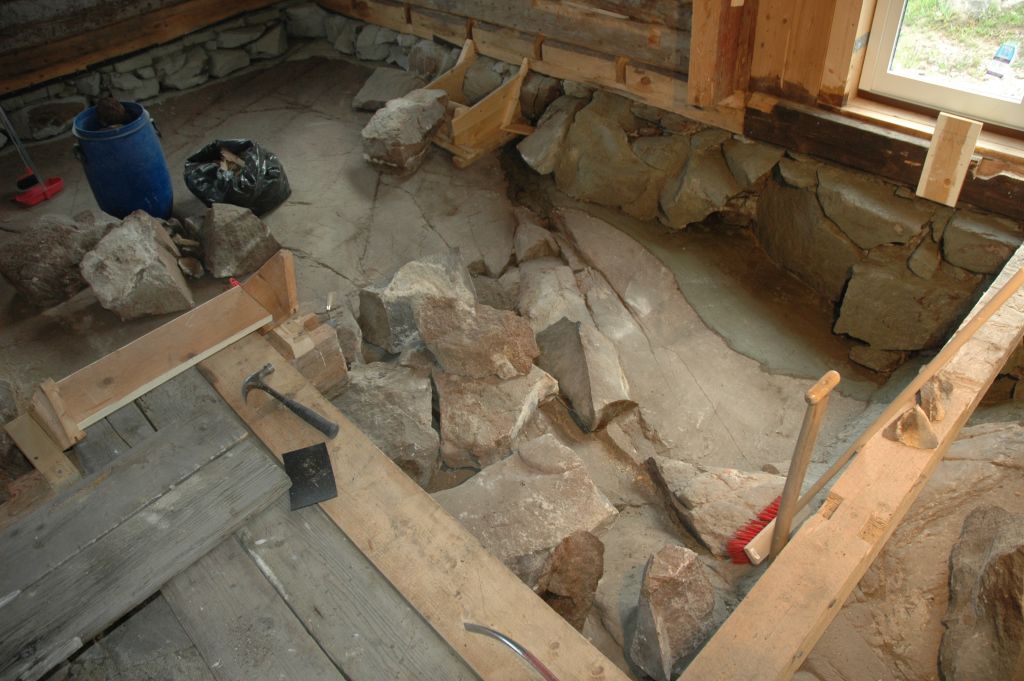

dsc_1202

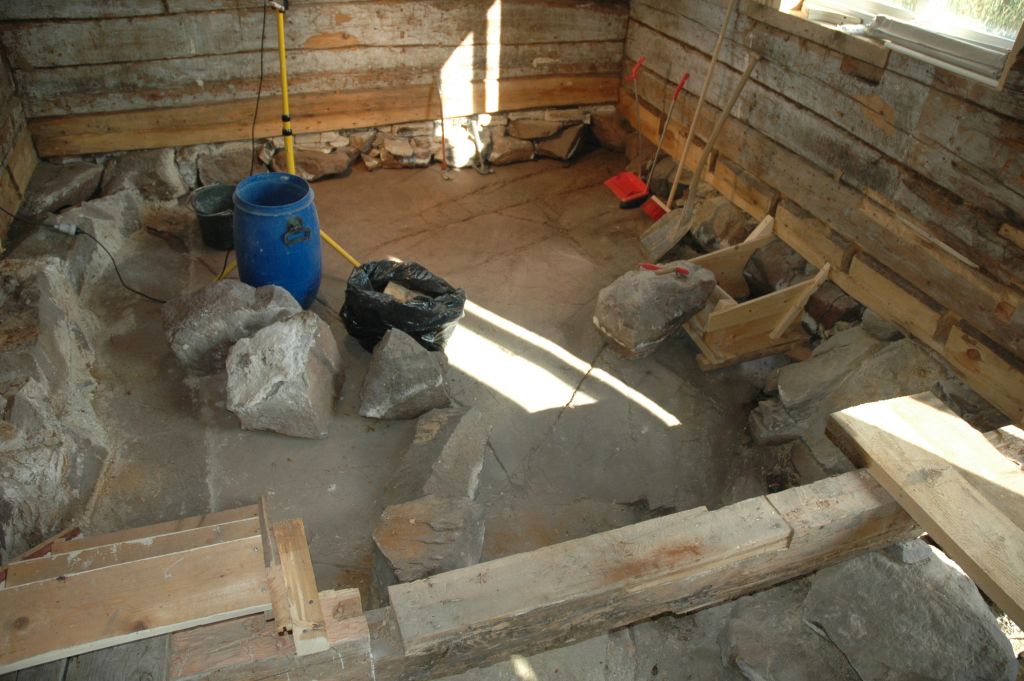

Stensockeln rengjord och slammad
Date/Time: tor 30 jul 2009 16.16.14
Stensockeln till den gamla stugan har rengjorts och slammats för att kunna förstärkas med betong. Det gamla kalkbruket var helt söndervittrat.

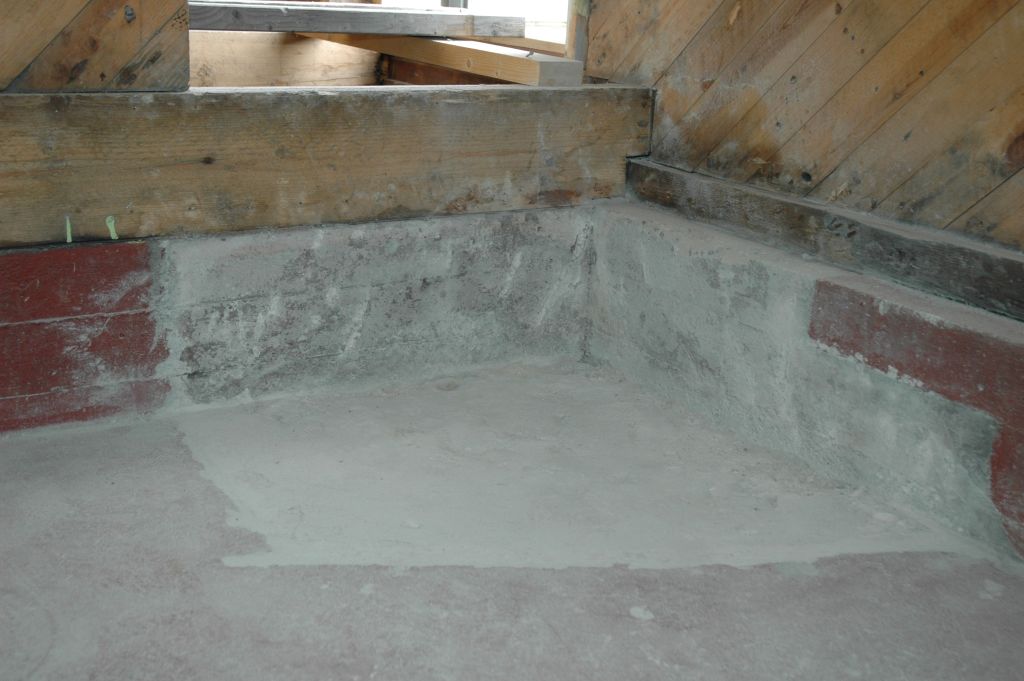

dsc_1204
Trapp borta
Date/Time: tis 4 aug 2009 16.21.05
Det hjälpte med en större hammare, eller rättare sagt bilmaskin. Den var däremot tung och det blev inte många vertikala slag, så det var jobbigt.
dsc_1205
Gjutning av stödmurar
Date/Time: ons 5 aug 2009 15.28.07
För att stabilisera stensockeln till den gamla stugan gjuts två stödmurar.

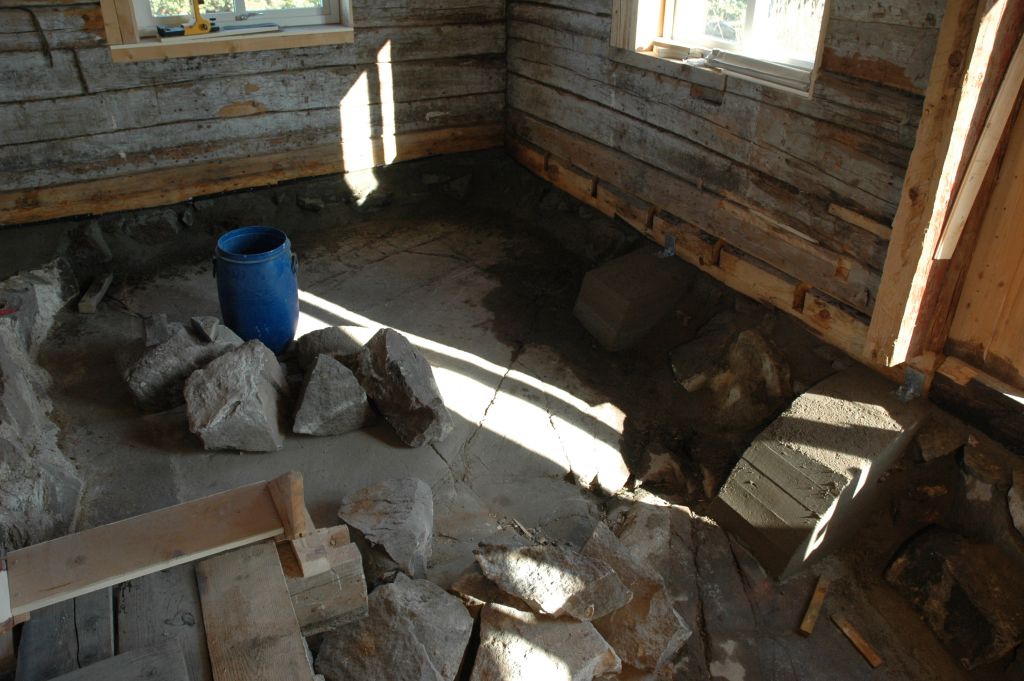

dsc_1206
Förstärkning av sockel
Date/Time: tor 6 aug 2009 17.22.35
Stensockeln till den gamla stugan förstärks med betong.
dsc_1209
Syll & bjälklag borta
Date/Time: fre 7 aug 2009 15.03.08

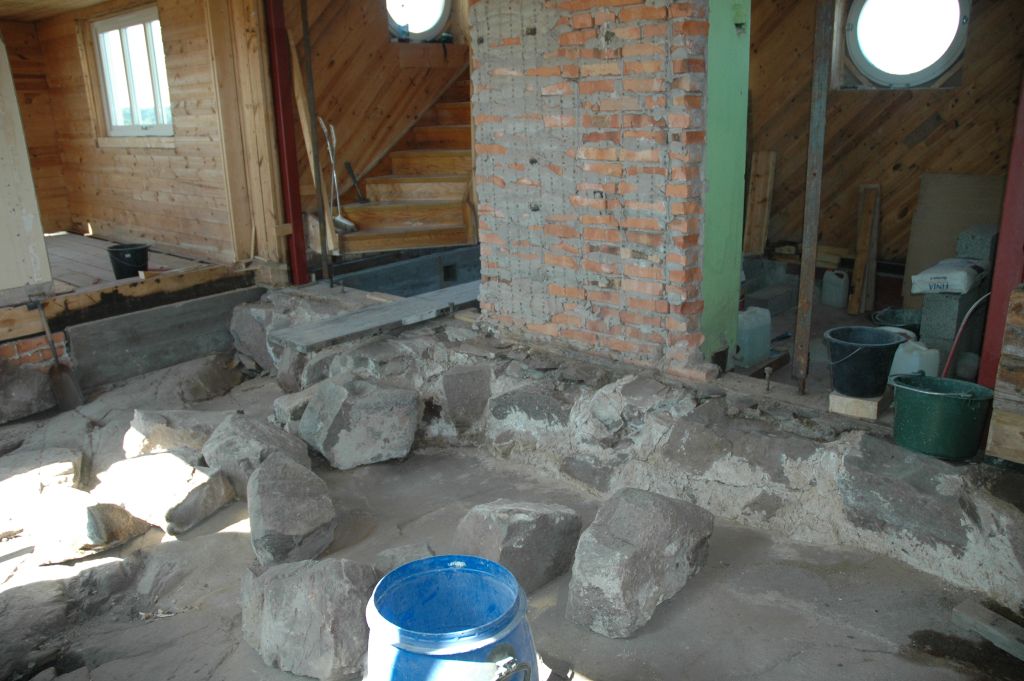

Syll och bottenstock är borttagna mellan gamla stugan och tornet. Bjälklaget är nu helt borta i g:a stugan. Både draglinorna till tornet och stolparna till konstruktionen som ersätter torn- och stugväggen är synliga.

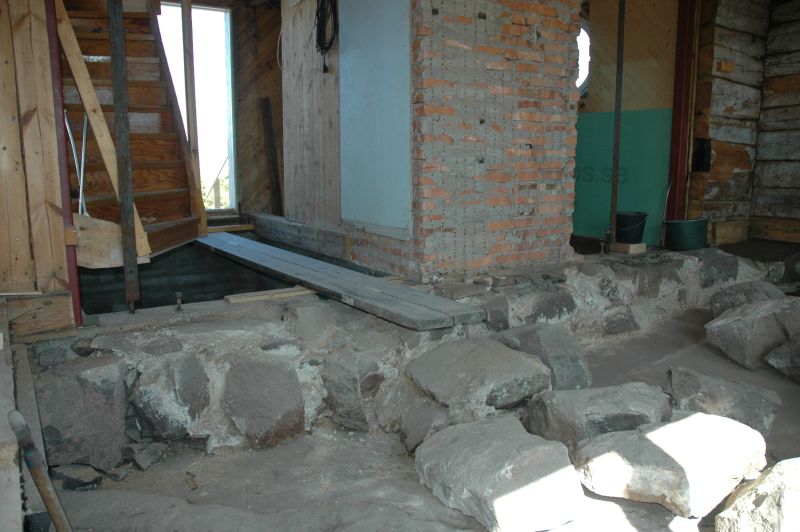

dsc_1211
Syll & bjälklag borta
Date/Time: fre 7 aug 2009 15.04.28
Endast en bjälke kvar i tornet, och på den står väggen mellan hall och fd pannrum. Trappan i tornet slutar ett bra stycke upp i luften, men det motsvarar golvnivån.

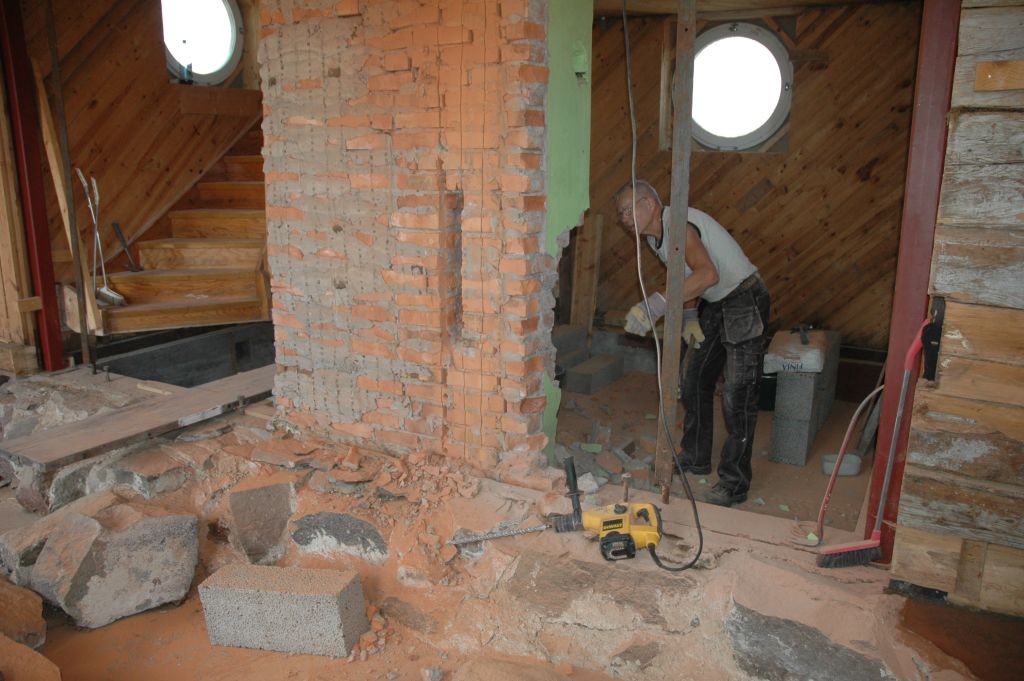

dsc_1214
Minskning av stuss på murstock
Date/Time: sön 9 aug 2009 13.58.14
Murstocken i tornet hade en stuss för rökgaskanalen till en oljepanna. För att få lite mer plats i det planerade teknikutrymmet (acc-tank, FTX, reglersystem, mm) tas halva stussen bort.

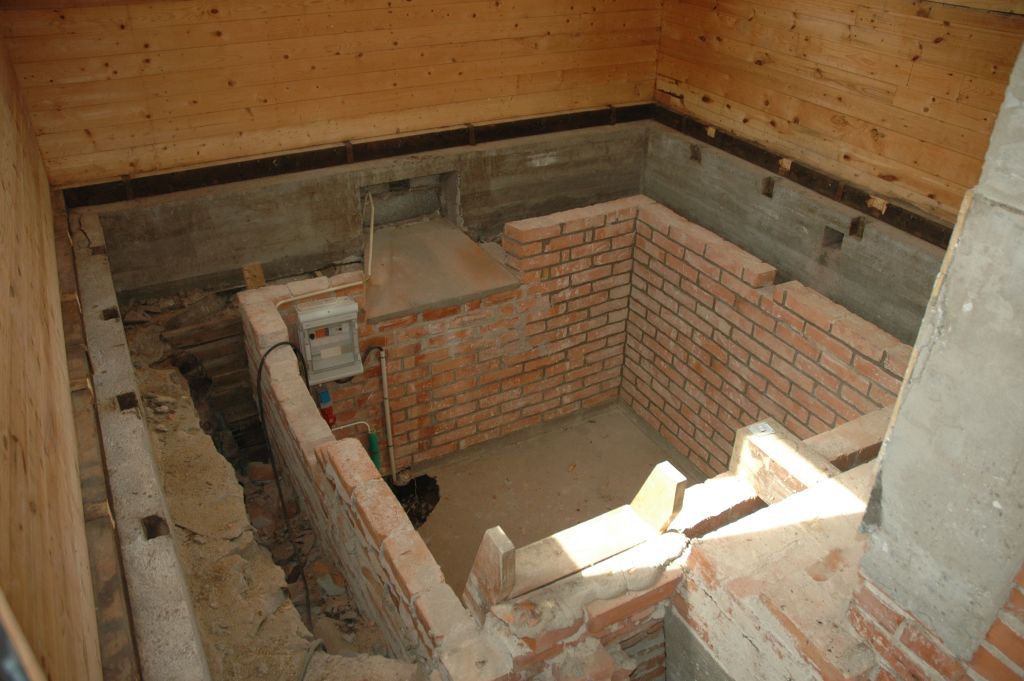

dsc_1219
Bjälklag borta i köket
Date/Time: ons 12 aug 2009 14.38.43

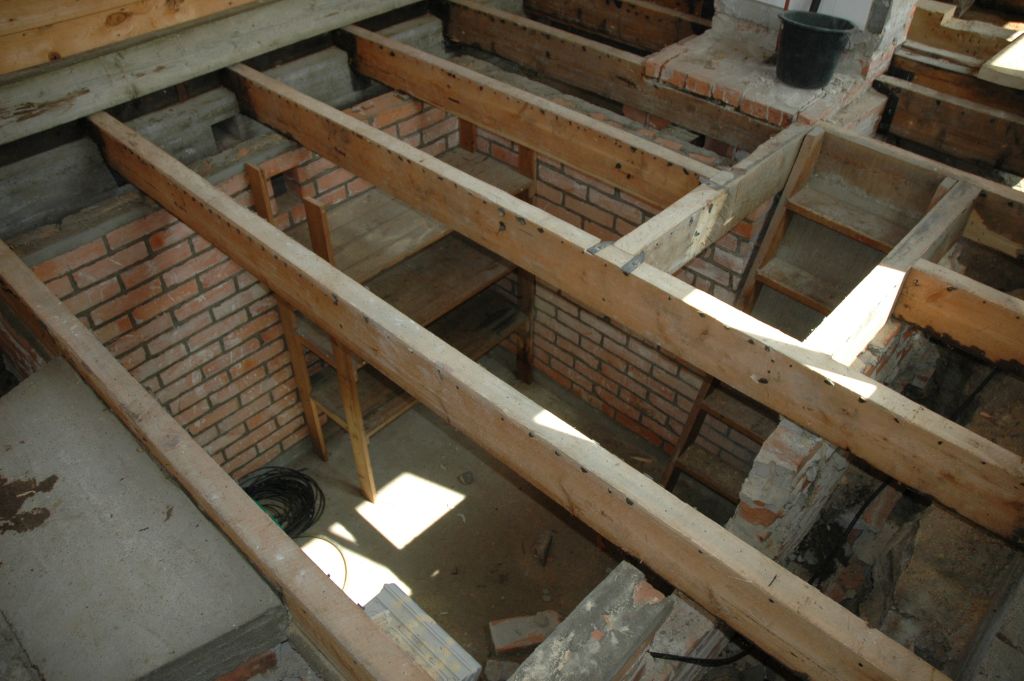

Med bjälklaget i köket borta syns matkällaren tydligt. De översta skiften på tegelmuren i matkällaren har avlägsnats för att få bättre svängrum när stämpet till betongvalvet ska byggas/rivas. El-centralens placering är temorär under renoveringen.

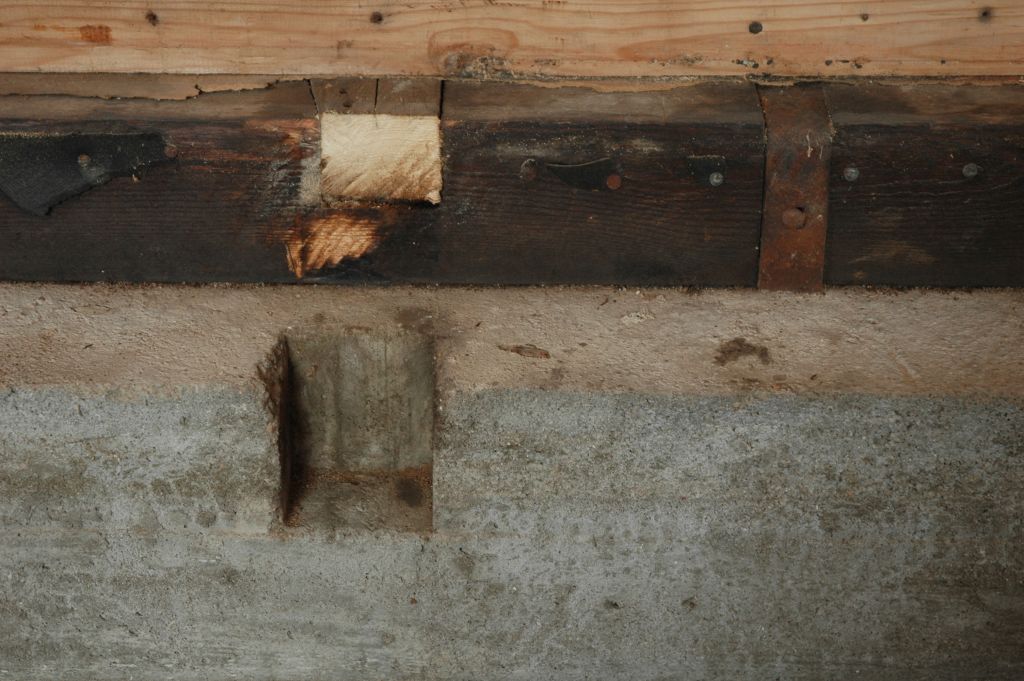

dsc_1222
Hak för golvbjälke
Date/Time: ons 12 aug 2009 14.41.40

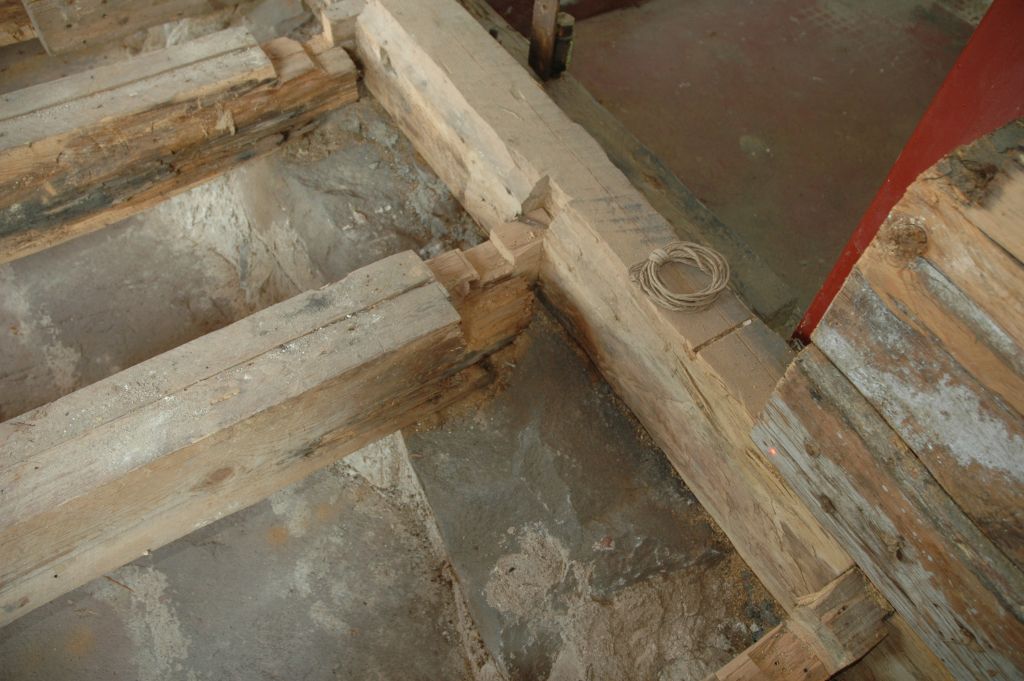

Golvbjälkarna i köket var hakade i både syll och sockel. Till höger på bilden syns en förankring av syllen i sockeln.
dsc_1223
Alla bjälkar borta
Date/Time: ons 12 aug 2009 14.42.38

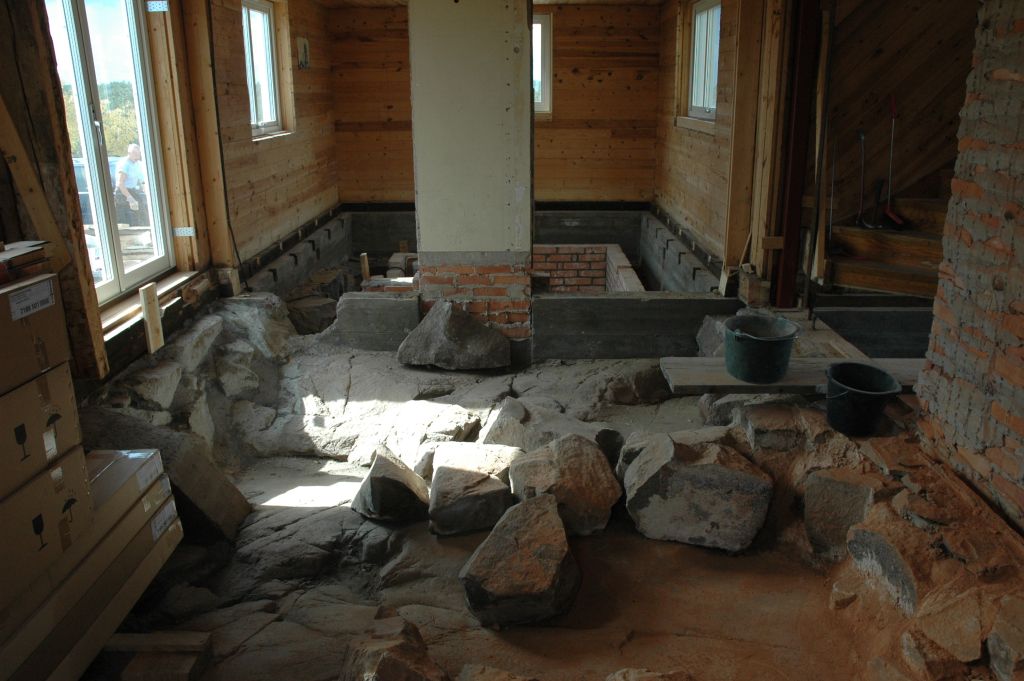

Med allt bjälklag borttaget i stugan ser den lite mer rustik ut.

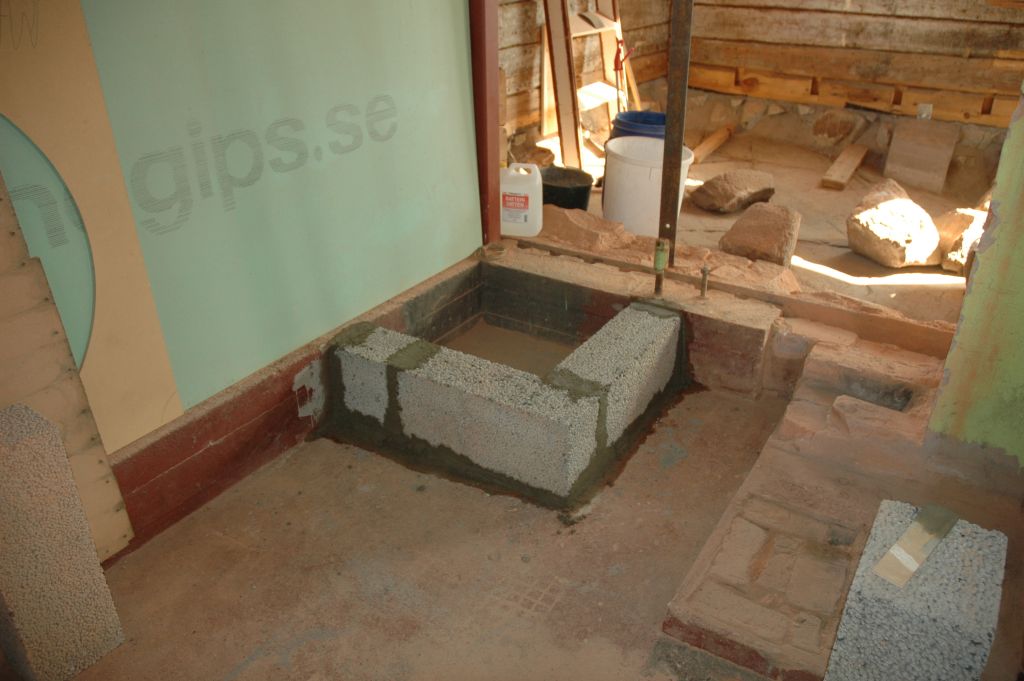

dsc_1224
Förstärkning, acc-tank
Date/Time: fre 14 aug 2009 16.23.42
En accumulatortank (>750 liter) med vv-beredare väger över ett ton, så det krävs en förstärkning för att betongplattan inte ska ge vika.

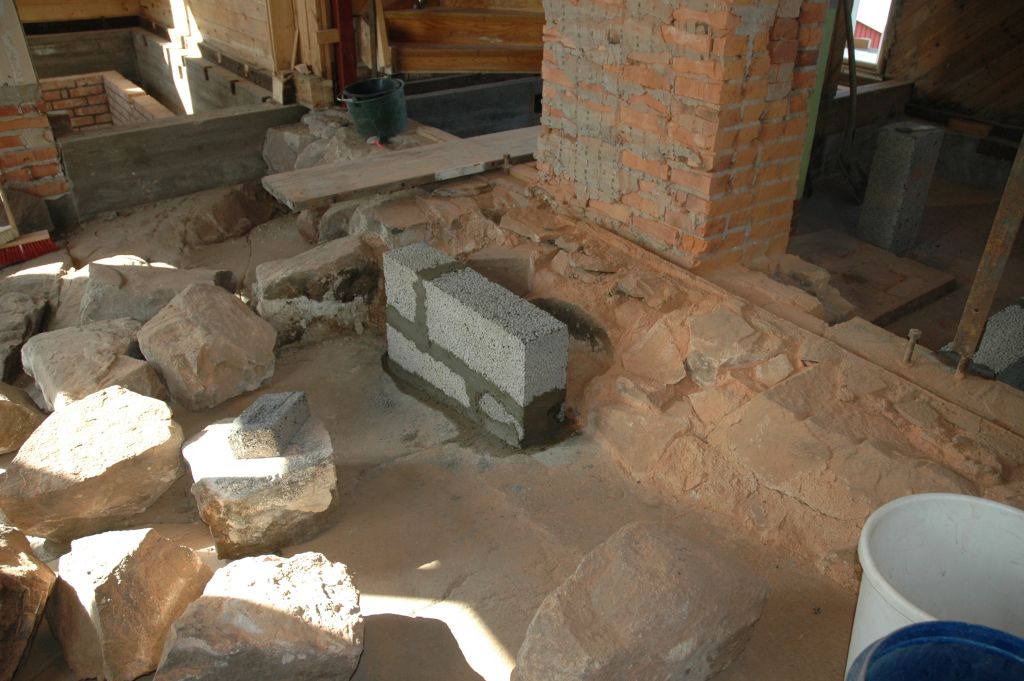

dsc_1225
Förstärkning, eldstad
Date/Time: fre 14 aug 2009 16.24.05
Eldstaden kommer att bli en inmurad kammin för att få det bästa av två världar, energieffektivitet kombinerat med utseende/känsla av en äldre öppen spis. Totalvikten kan mycket väl springa iväg och för säkerhets skull görs en förstärkning även under denna.

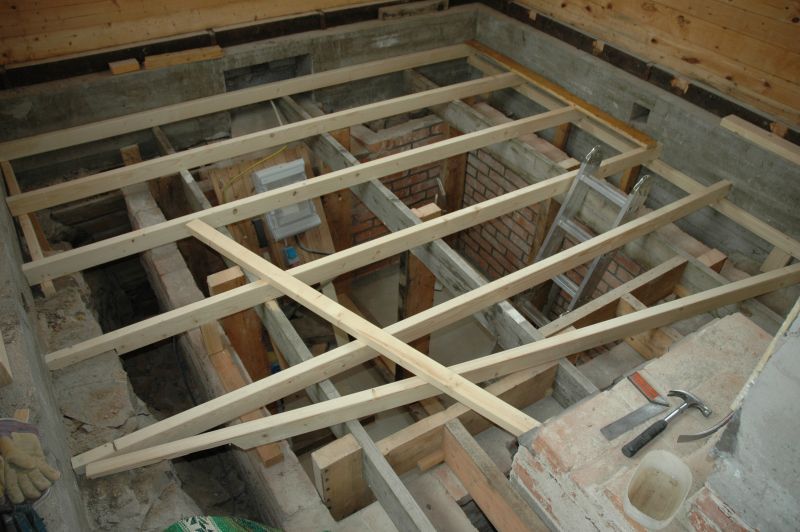

dsc_1230
Gjutform under uppförande
Date/Time: fre 28 aug 2009 11.32.02
Gjutformen för betongvalvet över matkällaren är gjord med tre plankryggar med vardera tre stämp och 4-tums reglar cc 60 cm. Det kommer inte att bli kul att riva formen...

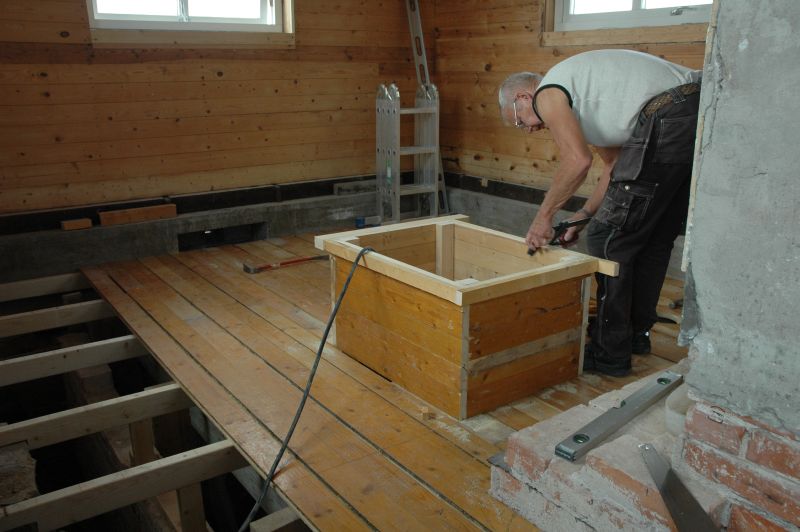

dsc_1235
Gjutform nästan färdig
Date/Time: sön 30 aug 2009 13.47.37
Nu börjar gjutformen för valvet bli färdig. Utkragningen är för golvlockan. Ovanpå brädklädningen kommer 30 cm isolering och slutligen 15 cm betong. Som sagt, det kommer inte att bli kul att riva formen...

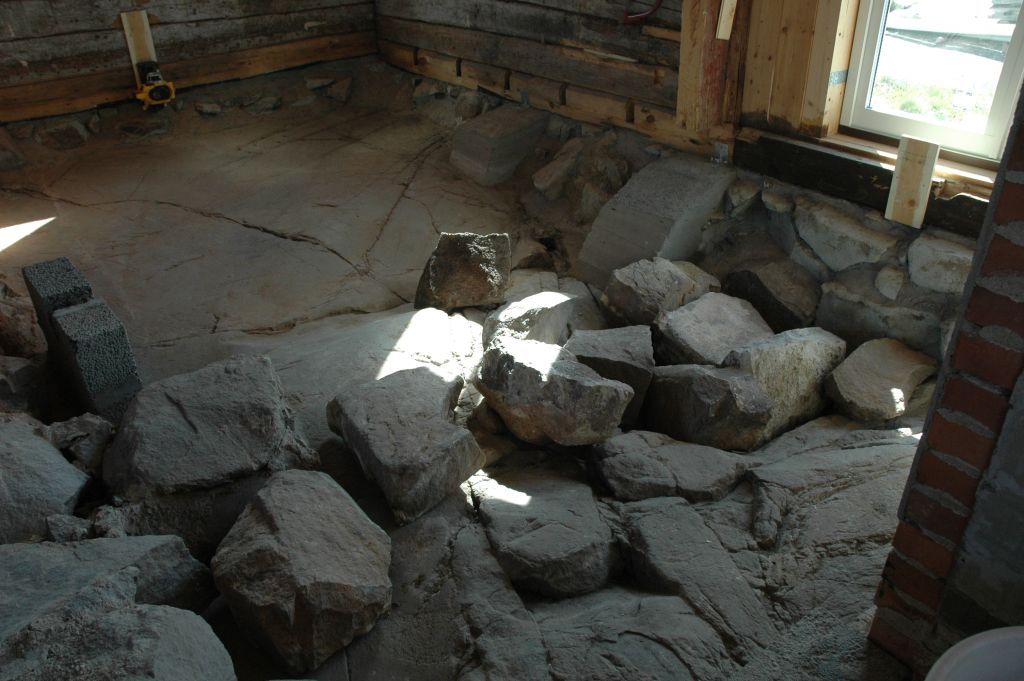

dsc_1241
Samlad sten
Date/Time: ons 2 sep 2009 11.43.18
Nu ska grunden i stugan vara redo för att fyllas, så all sten har samlats i de djupare regionerna för att vara minst ivägen.

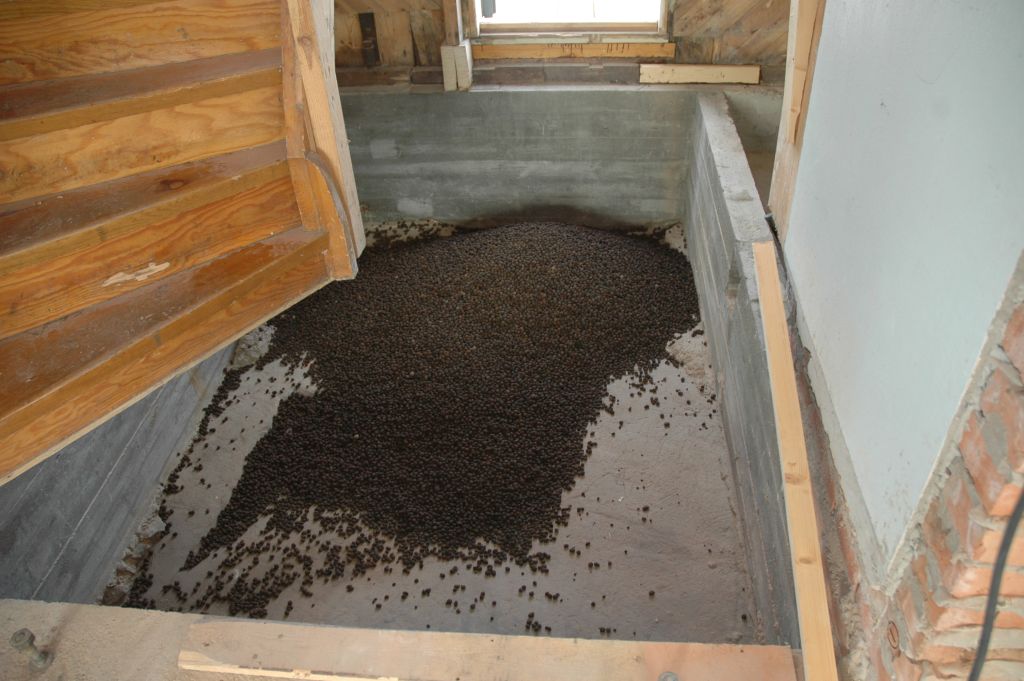

dsc_1243
Fyllning påbörjad
Date/Time: ons 2 sep 2009 15.19.36
Var börjar man fylla, om inte innanför ytterdörren?

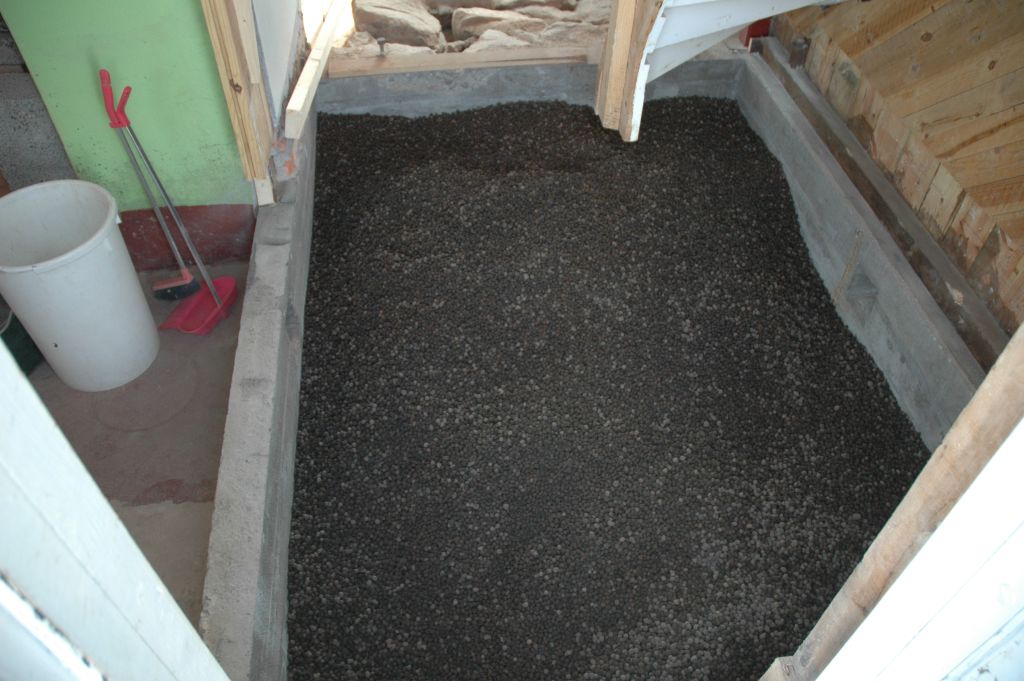

dsc_1245
Nästan fullt i hallen
Date/Time: ons 2 sep 2009 15.49.53
2 m3 senare så börjar det närma sig rätt nivå i hallen. 20-liters hinkar och "langen går" fungerade utmärkt.

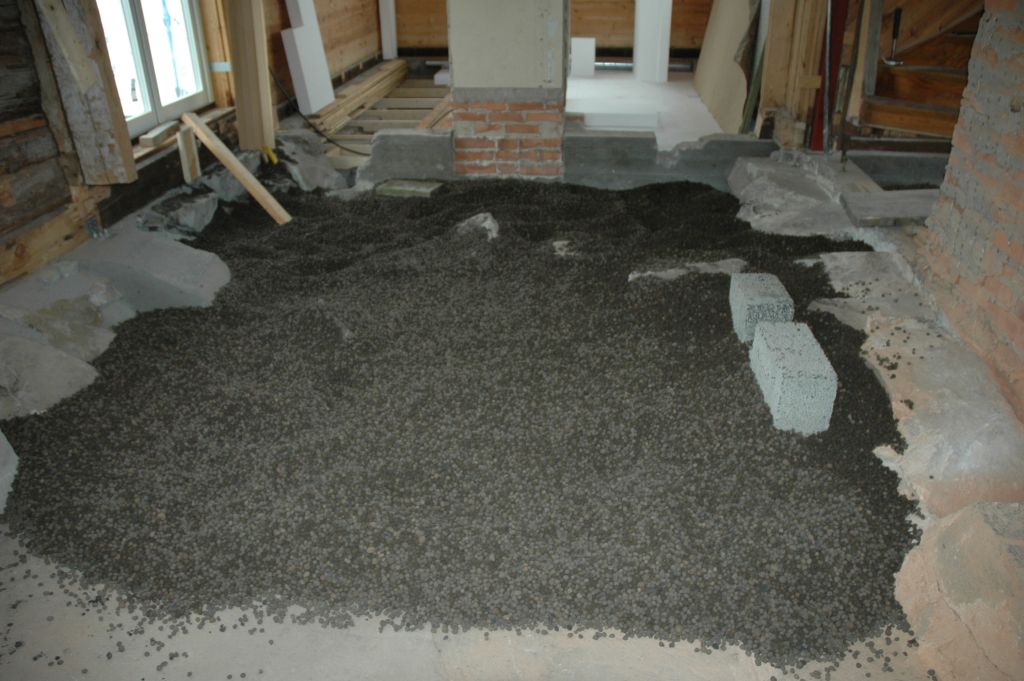

dsc_1246
Halvfyllt med lecakulor
Date/Time: tor 3 sep 2009 14.57.19
Stugan är delvis fylld med 2 m3 lecakulor. Likaså, har en del 1:a lagret isolering kommit på plats på gjutformen i köket.

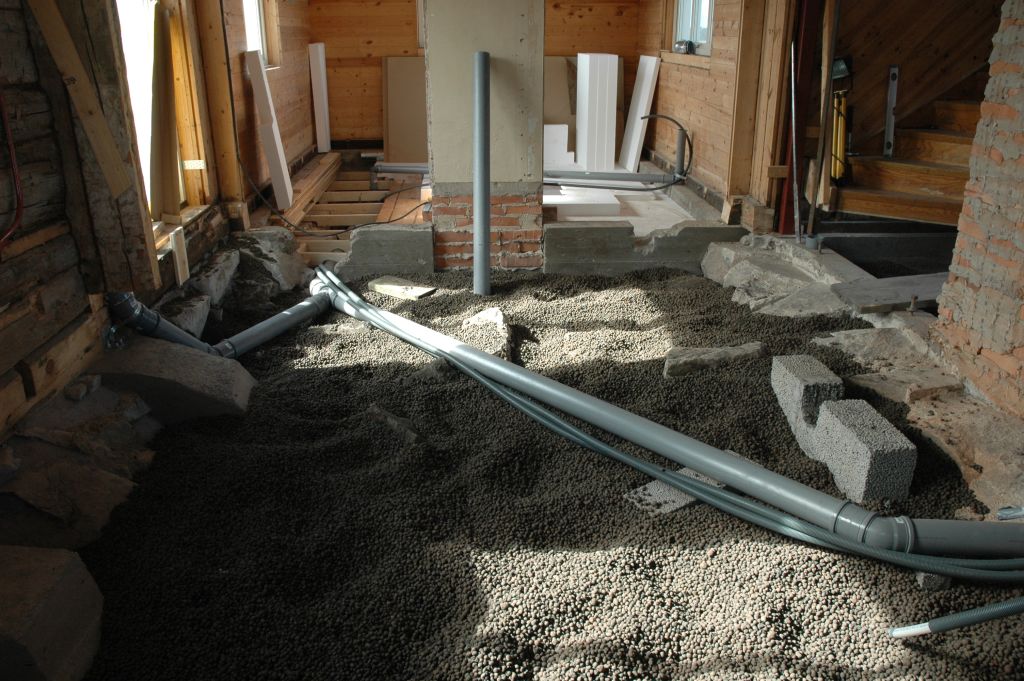

dsc_1249
VA draget
Date/Time: fre 4 sep 2009 14.11.38
Kallvatten och avlopp draget i leca-skiktet under isoleringen i stugan. Varmvatten kommer att dras senare ovanpå isoleringen.

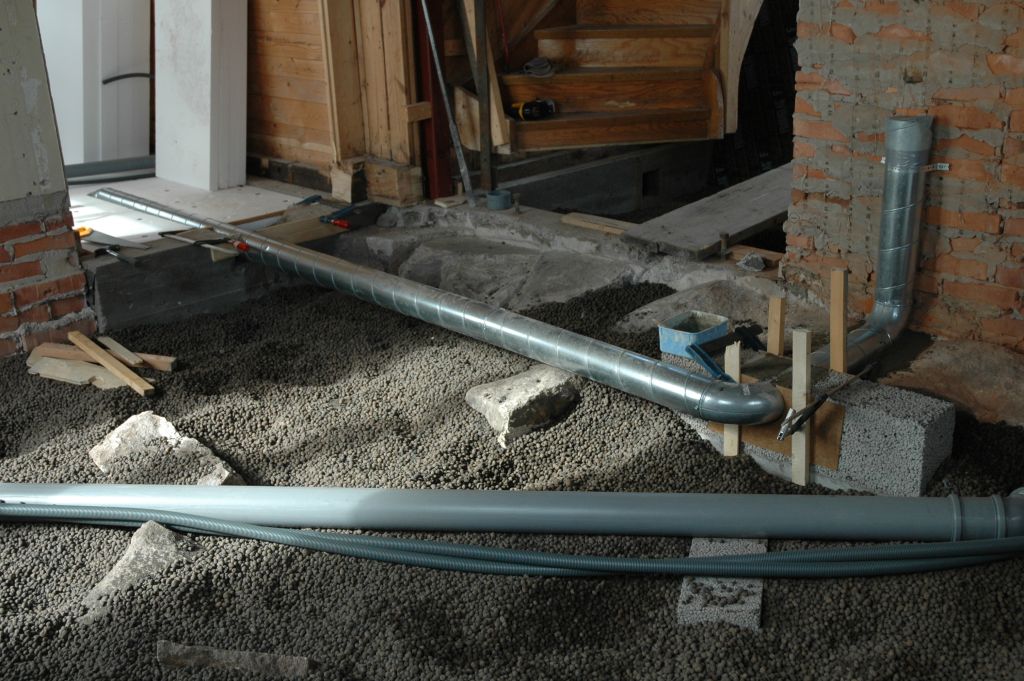

dsc_1251
Luftkanal till eldstad
Date/Time: sön 6 sep 2009 14.49.33
Kanal med förbränningsluft till eldstaden. Luften hämtas utifrån via matkällaren.

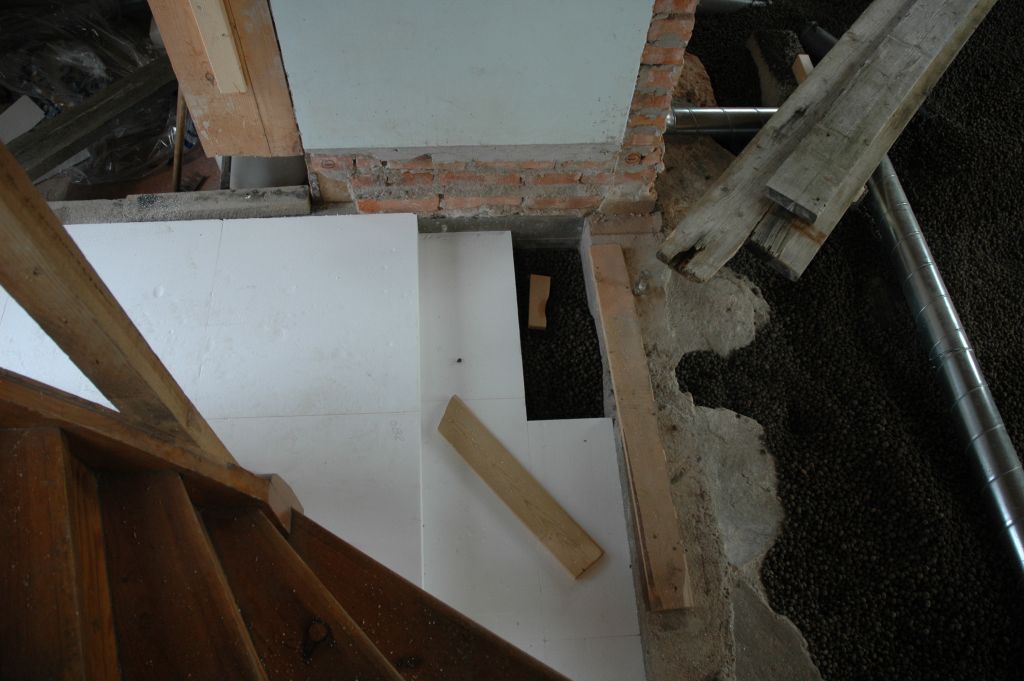

dsc_1252
Isolering i hallen
Date/Time: tis 8 sep 2009 14.54.10
Underst syns fyllningen med leca-kulor. På den har två lager med isolering lagts. Ett lager isolering återstår, sen kommer armering och betong.

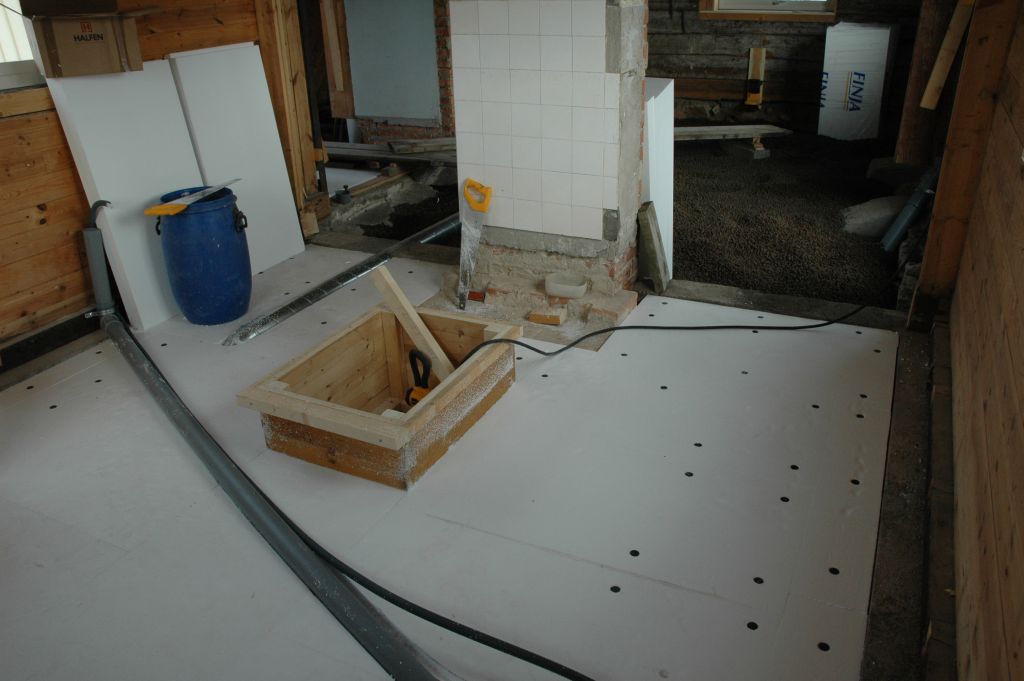

dsc_1254
Isolering i köket
Date/Time: tis 8 sep 2009 16.06.15
Två lager isoering, om vardera 100 mm, på plats i köket. Ett lager återstår innan det blir dags att armera och hälla på betong. Över matkällaren fungerar det understa lagret isolering enbart som utfyllnad och är inte fastsatt i övre lager. Den kommer att tas bort underifrån när valvet är gjutet för att få en dräglig takhöjd i matkällaren (170 cm).

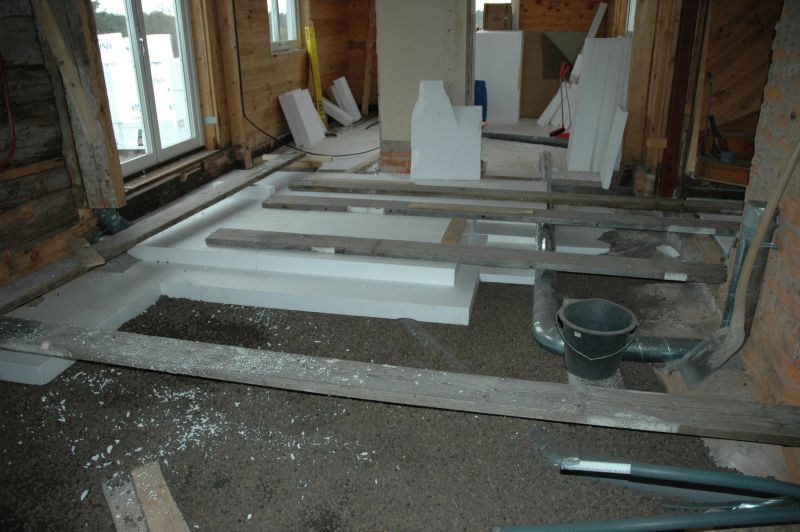

dsc_1259
Tålamodsprövande
Date/Time: lör 12 sep 2009 18.14.01
Att lägga isoleringen i stugdelen visade sig vara betydligt mer pill än väntat. Man kan ju inte gärna pulsa runt i lecakulorna och försöka få isoleringen i våg samtdigt. Därför arbetar vi uppifrån, så man först kan väga av lecan innan man lägger cellplasten. Men det som tar tid är att passa cellplasten mot alla ojämna ytor: den gamla stensockel, luftkanal, avlopp, etc...

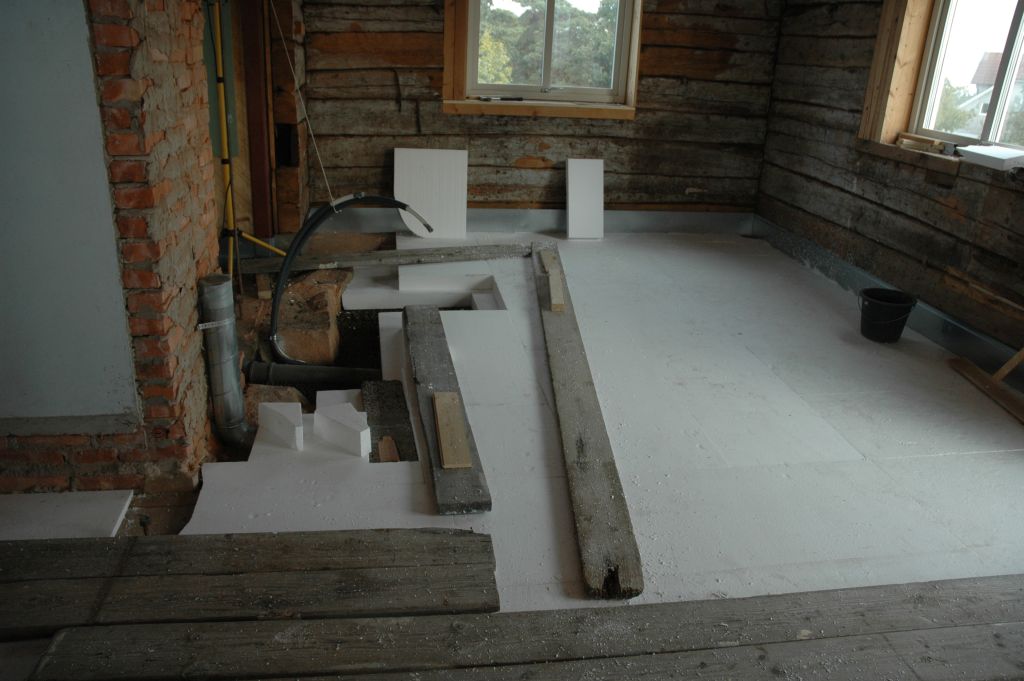

dsc_1263
Pussel
Date/Time: ons 16 sep 2009 17.16.38
Allt trä som kommer under betongplattan (syll + nedersta väggen) har plåtklätts. Snart börjar de två första lagren isolering bli färdiga i stugdelen. Normalt kan jag tycka att det är trevligt med pussel, men det tar en sån evig tid när man måste tillverka alla bitarna själv...

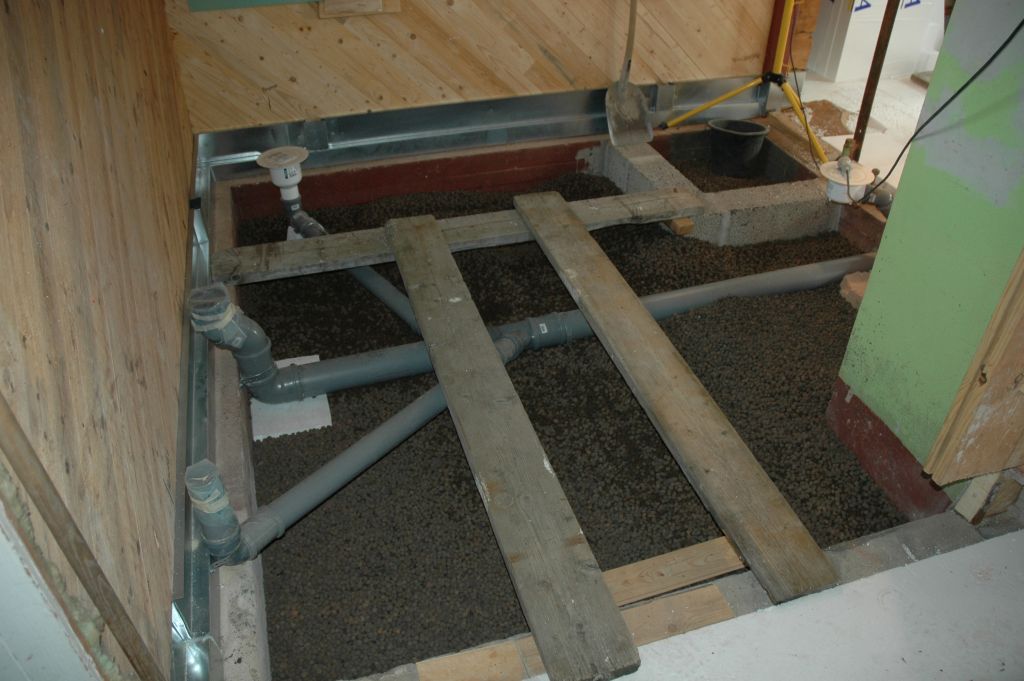

dsc_1264
Leca i badrummet
Date/Time: ons 23 sep 2009 14.41.49
Här är det blivande badrummet fyllt med leca-kulor, och pusslet med att passa till isoleringen kan börja...

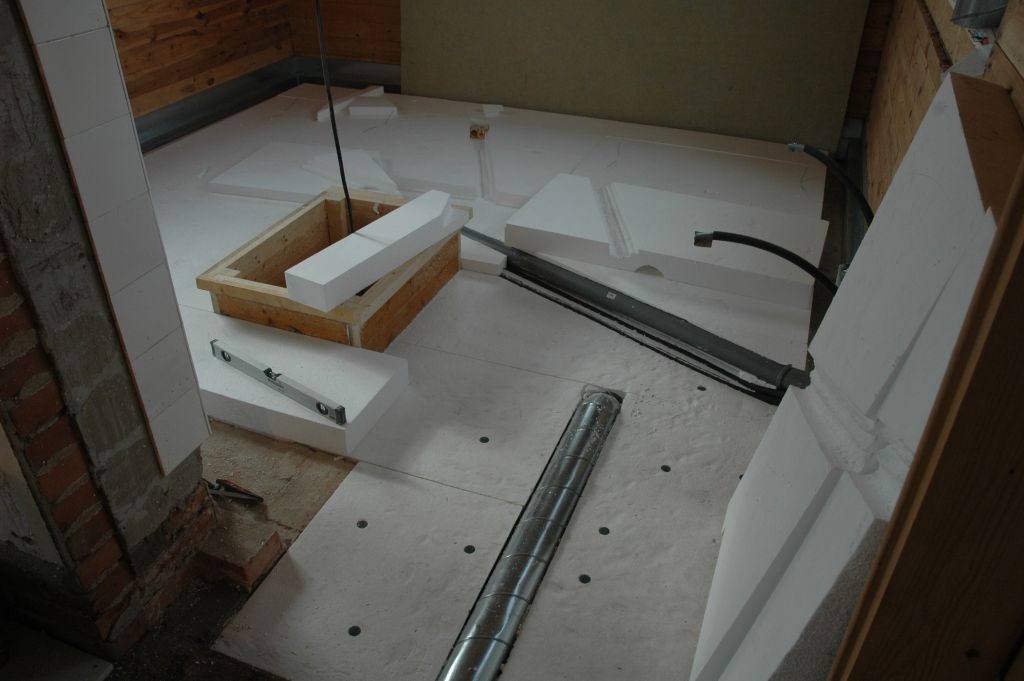

dsc_1265
Isolering i köket
Date/Time: ons 23 sep 2009 14.42.42
Det tredje lagret isolering i köket är tillpassat och ska börja fixeras.

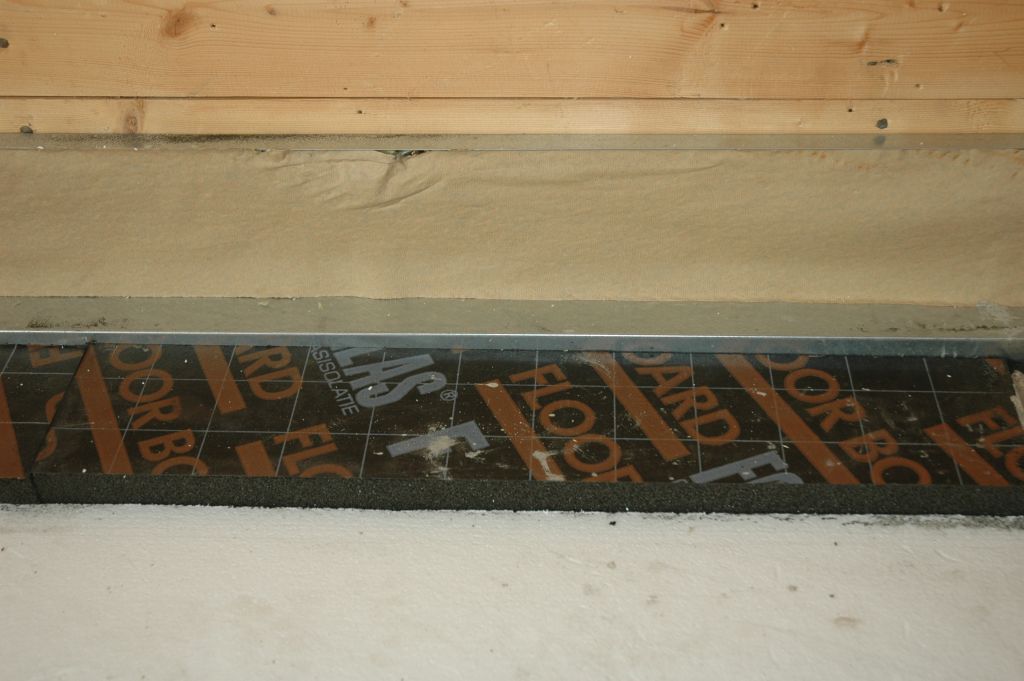

dsc_1266
Cellglas
Date/Time: lör 26 sep 2009 09.45.05
På sockeln runt köket är det lagt cellglas som valvet ska vila på. Detta för att undvika köldbrygga och uppvärmning av sockeln. Allt trä under "betongnivå" är plåtklätt. Plåten är sedan klädd med 17mm mineralullsboard för att tillåta rörelser i plattan.

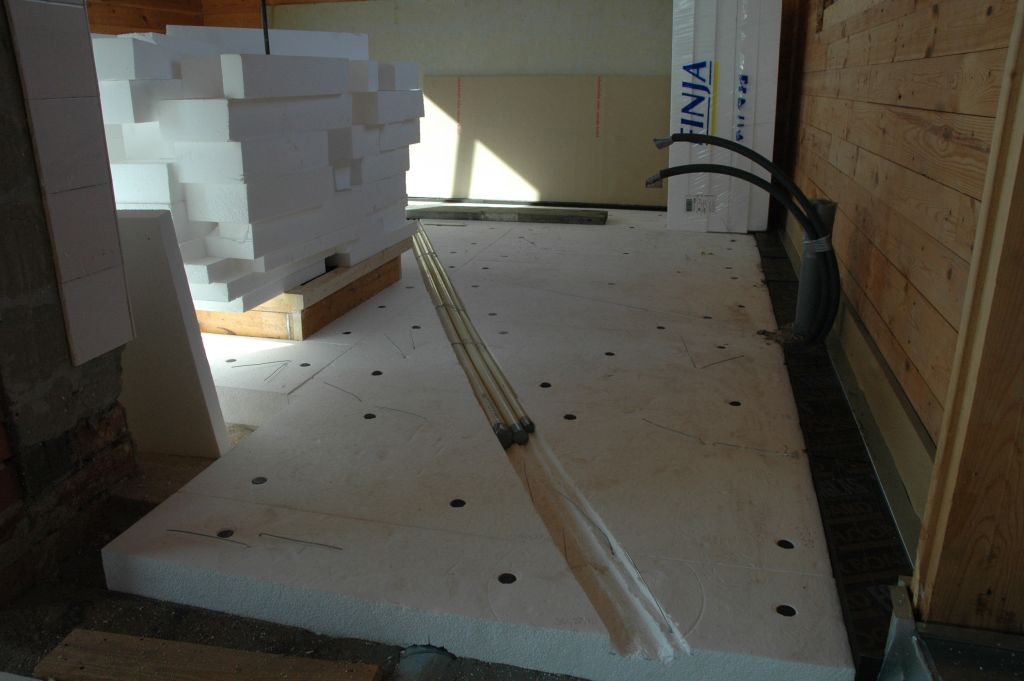

dsc_1267
Färdigisolerat i köket
Date/Time: lör 26 sep 2009 11.07.46
Det översta lagret isolering har kommit på plats i köket. Denna isolering kommer att "hänga" under valvet. Elrör läggs i en ränna över isoleringen.

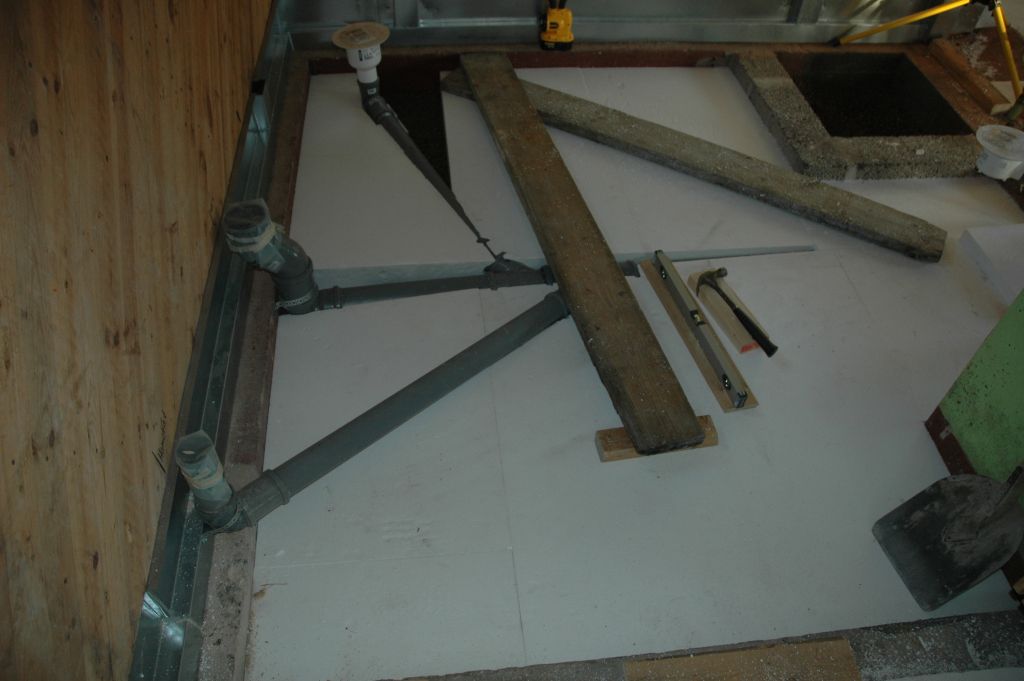

dsc_1268
Isolering i badrummet
Date/Time: sön 27 sep 2009 17.46.05
Första lagret med isolering börjar bli färdigt i badrummet. Avvägning av leca-kulorna och passing runt alla rör gör det till ett tidsödande arbete.
dsc_1271
Armerat i köket
Date/Time: lör 3 okt 2009 15.20.57

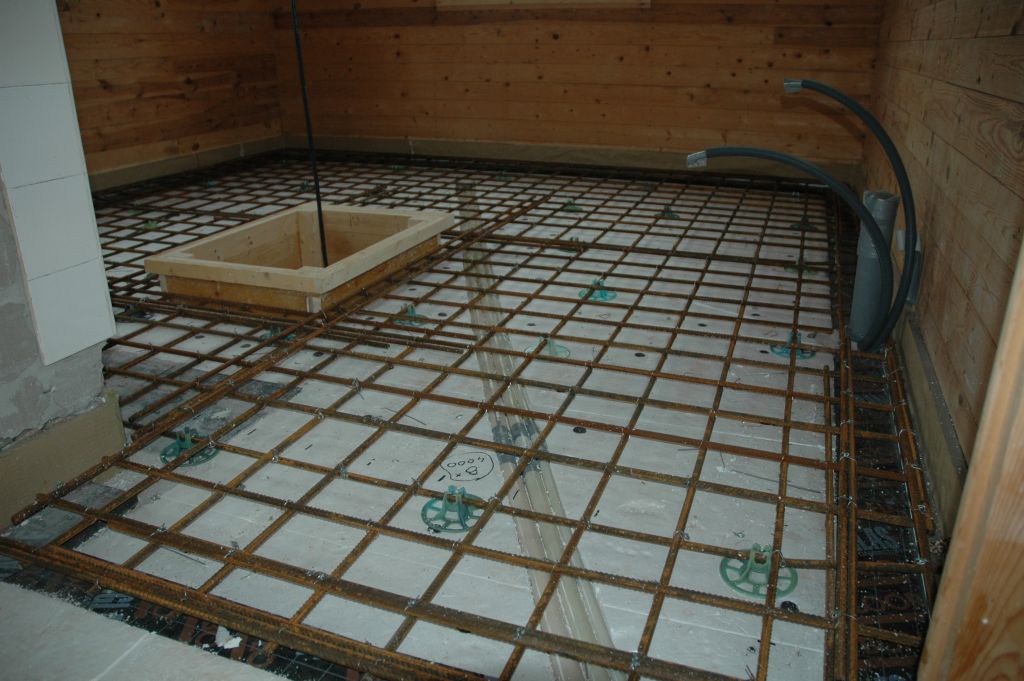

Valvet i köket är färdigarmerat. Rutnätet består av 12mm kamstål med cc 150mm.

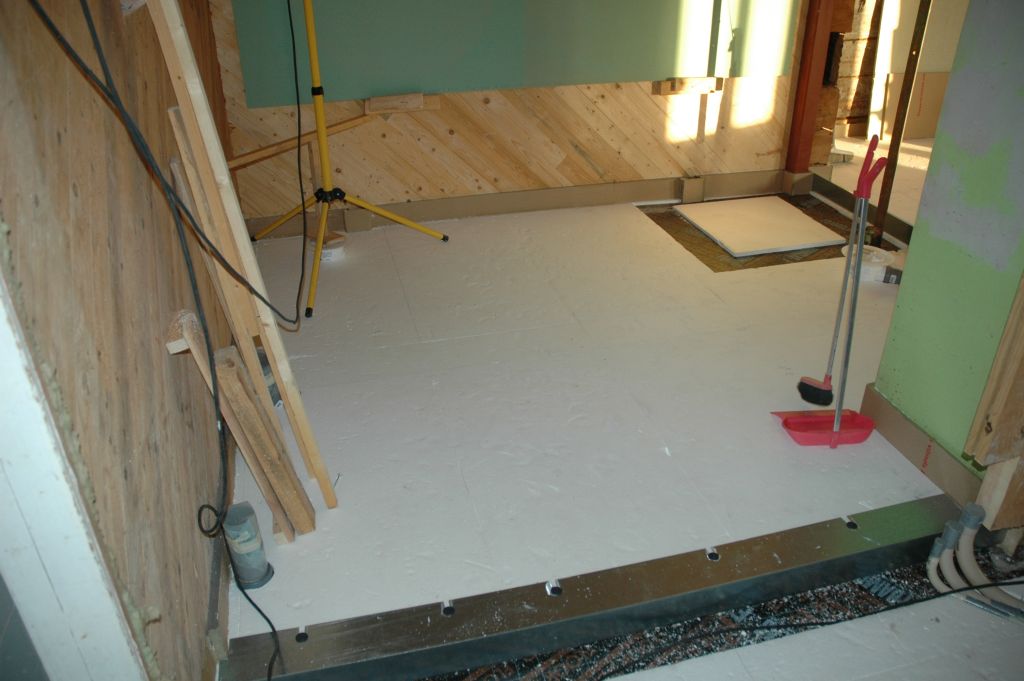

dsc_1276
Badrummet redo för golvvärmeslingor
Date/Time: sön 4 okt 2009 17.41.10
Här är badrummet färdigt för att lägga golvvärmeslingorna innan det blir armering och betong. I bakgrunden syns förstärkningssockeln med cellglas för accumulatortanken. I förgrunden är en plåt, som ska skilja betongplattorna åt, monterad. Nere till höger kommer elrören upp från centralen i matkällaren. Tanken är att huvudcentralen ska sitta i väggen mellan badrum och hall.

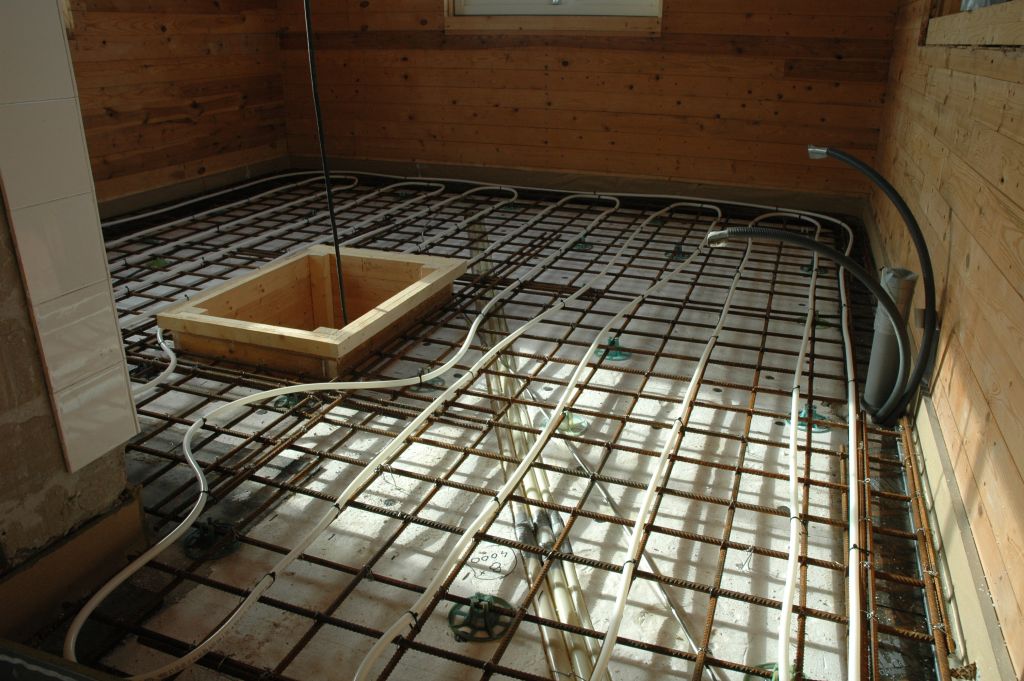

dsc_1277
Värmeslingor i köket
Date/Time: tis 6 okt 2009 14.37.43
Golvvärmeslingorna i köket ligger ovanpå armeringen, eftersom där ska vara ett bärande valv.

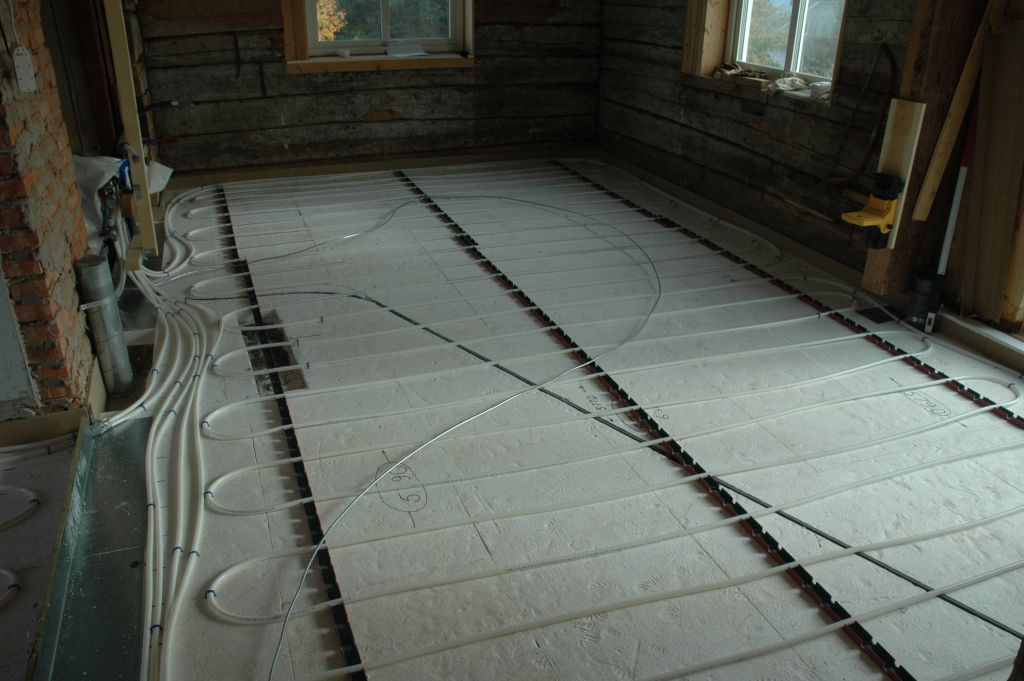

dsc_1278
Värmeslingor i stugan
Date/Time: tis 6 okt 2009 14.48.52
Golvvärmeslingorna i stugan ligger direkt på isoleringen och hamnar alltså under armeringen. Detta eftersom det blir en friflytande betongplatta här.

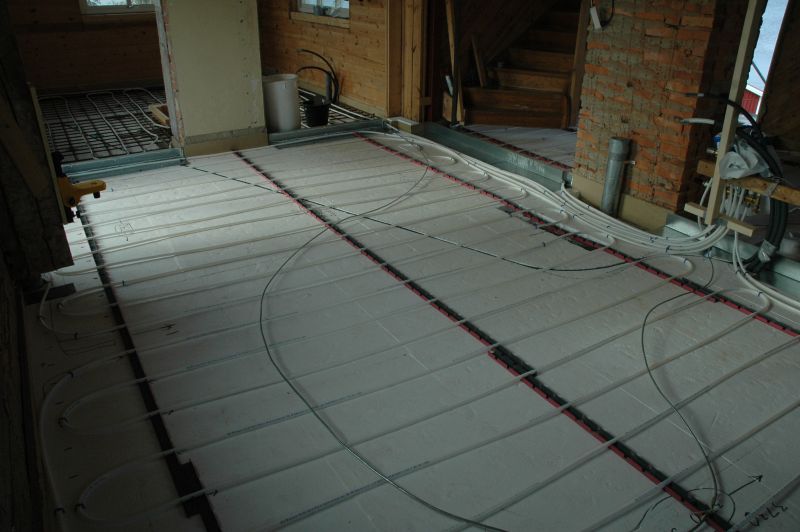

dsc_1279
Jordlina i stugan
Date/Time: tis 6 okt 2009 14.49.20
Över golvvärmeslingorna ligger en jordlina utlagd. Den ska så småningom fästas i armeringen i alla betongplattorna.

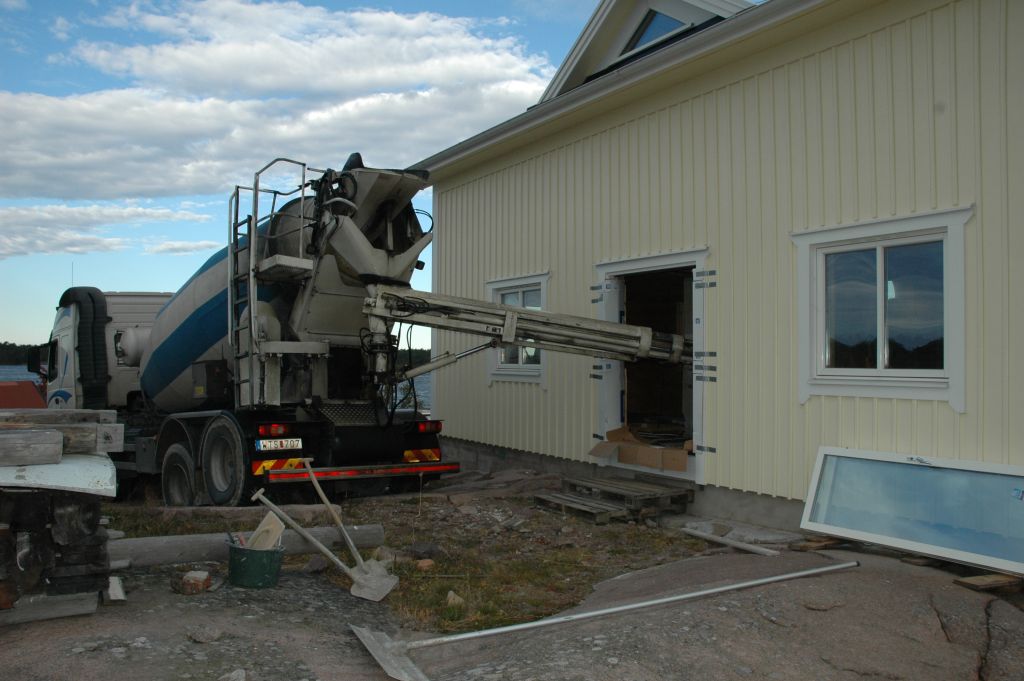

dsc_1289
Betongleverans
Date/Time: tor 15 okt 2009 10.11.23
Betongbilen kunde back intill stugan och sticka in rännan genom altandörrarna.

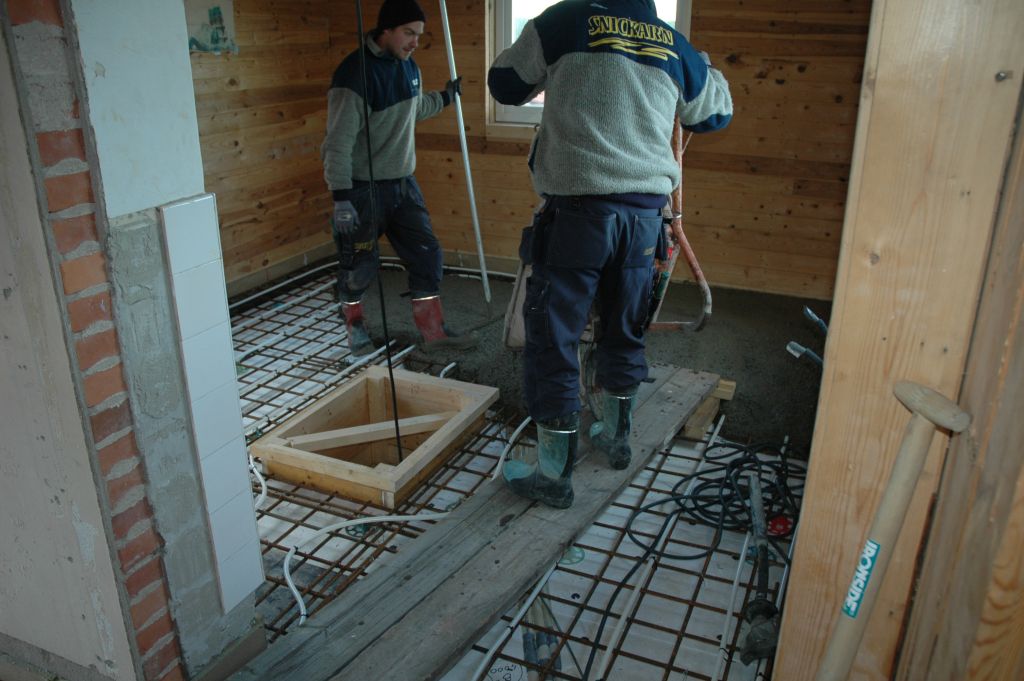

dsc_1291
Kärra till köket
Date/Time: tor 15 okt 2009 10.12.31
Till köket och SO-hörnet av stugan blev det att kärra betongen.

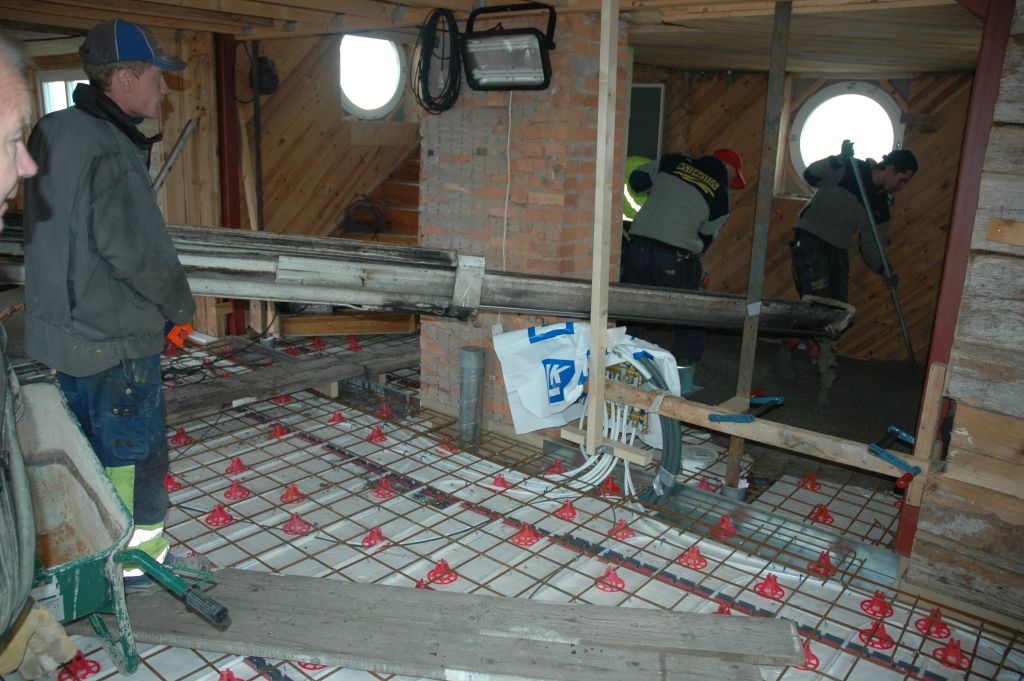

dsc_1296
Smidig ränna
Date/Time: tor 15 okt 2009 10.44.11
Betongbilens ränna räckte större delarna av stugan, tom in i badrummet. Köket och SO-hörnet var de enda ställen som den inte kom åt.

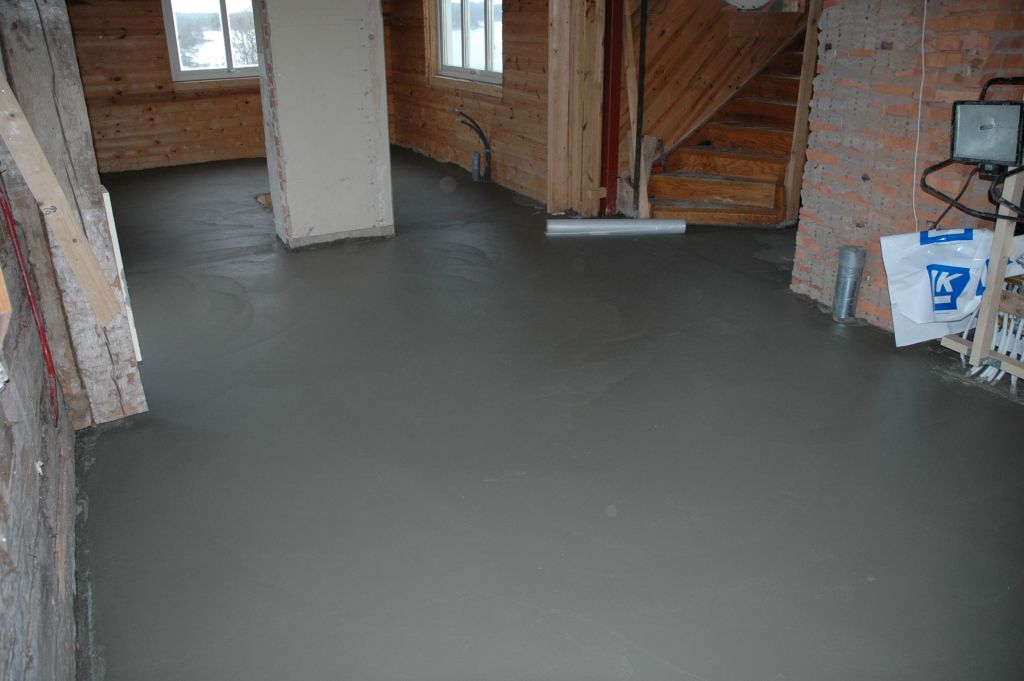

dsc_1299
Betongen brinner långsamt
Date/Time: fre 16 okt 2009 10.08.01
Dagen efter var betongen så pass hård att man kunde gå på den lite försiktigt. Den låga temperaturen gjorde att den brann långsamt.

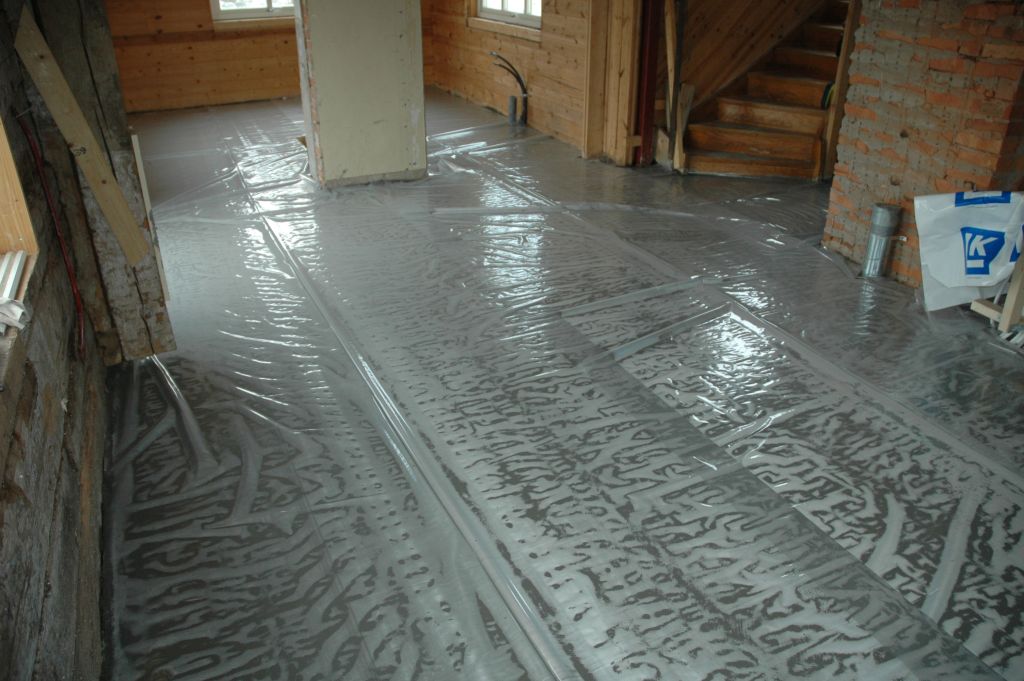

dsc_1302
Täckning med plast
Date/Time: fre 16 okt 2009 13.32.17
För att undvika att betongen torkar för fort och orsakar sprickor så brukar man vattna den. Tack var den låga temeraturen (0-6 grader) så räcker det med att täcka den färska gjutnngen med plast för att låta den befintliga fukten gå tillbaka ner i plattan. Årets beting är avklarat och gjutningen kan nu stå och brinna i lugn och ro över hela vintern om så behövs.
